| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE,ISO9001,BV |
| رقم الموديل: | HG76 |

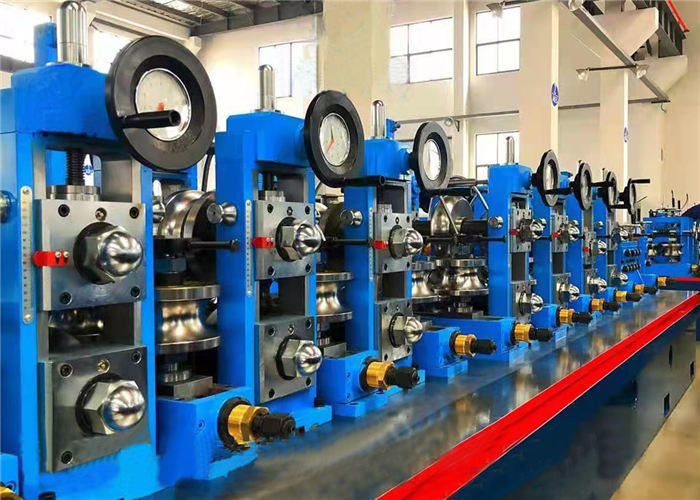

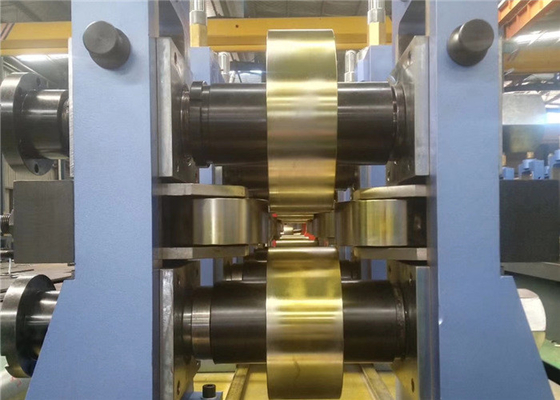

HG76 عالية التردد خط مصنع الأنابيب الموالية المستقيمة تستخدم لتصنيع أنابيب الصلب الملحومة.بعد أن استوعبنا تكنولوجيا صناعة الأنابيب المتقدمة من كل من الخارج والمحلية، يمكن أن تنتج حجم مختلف,شكل الأنبوب وضمان دقة الأنبوب.
حجم الأنابيب المستديرة: 25-76mm سمك الأنابيب: 1.0-3.0mm
حجم الأنبوب المربع:20x20-60x60mm، سمك الأنبوب: 1.0-3.0mm
| تتوافق مع معيار YB189-64 | |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤380Mpa،σs≤275MPa |
| عرض الشريط | 80 ′′ 240 ملم |
| سمك الشريط | 10.03.0ملم |
| هوية الملفات | Φ508mm |
| زائدة من الملفات | φ1800mm |
| وزن الملف | ≤4T |
| قطر الأنابيب المستديرة | Φ25 φ76 ملم |
| حجم الأنابيب المربعة | 25x25-60x60ملم |
| سمك الأنابيب | 1.0-3.0ملم |
| الطول النهائي للأنابيب | 4-8m |
| دقة طول القطع | ± 2 ملم |
| سرعة التشكيل | 40-100m/min |
| عرض 6 أمتار، طول 80 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض. |
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
