| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENG TIAN |
| إصدار الشهادات: | ISO9001/BV |
| رقم الموديل: | HG530 |
| السمة | القيمة |
|---|---|
| اسم المنتج | مطحنة أنابيب ملحومة عالية التردد بقطر 530 مم وسرعة 25 م/دقيقة |
| خدمة ما بعد البيع | المهندسون متاحون لخدمة الآلات في الخارج |
| مادة الأنبوب | فولاذ كربوني |
| الجهد الكهربائي | 380 فولت |
| الطاقة | 1500 كيلو واط |
| السرعة | بحد أقصى 25 م/دقيقة |
| شكل الأنبوب | دائري، مربع ومستطيل |
| قطر الأنبوب الدائري | 325-530 مم |
| الضمان | سنة واحدة |

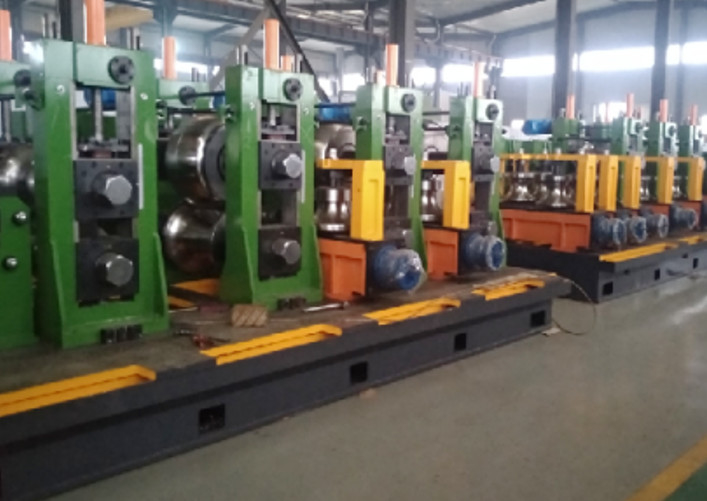

تم تصميم خط مطحنة الأنابيب الملحومة عالية التردد HG530 لإنتاج الأنابيب الدائرية (القطر φ325-530 مم، السماكة 4-9 مم).
باستخدام تقنية التشكيل FFX، يستخدم هذا الجهاز عملية التشكيل الأكثر اقتصادية وكفاءة لثني المادة باستمرار في أنابيب ملحومة. يتكيف هيكل الأسطوانة ونظام الضبط المصمم خصيصًا مع جميع أحجام ومواصفات المنتج دون الحاجة إلى استبدال الأسطوانة.
يتميز الإطار من النوع ذو الفتحة المغلقة بمطحنة دحرجة بأربعة أسطوانات بثلاثة إطارات. يتم استبدال الأسطوانات وفقًا للأقطار الخارجية للمنتج، مع نظام تغيير سريع يعمل بالهيدروليكية يتيح تغيير المواصفات في دقائق.
| الرقم التسلسلي | الموديل | السماكة (مم) | المواصفات (مم) | السرعة (م/دقيقة) | المحرك الرئيسي (كيلو واط) | الطاقة (كيلو واط) | المساحة |
|---|---|---|---|---|---|---|---|
| 1 | H20 | 0.3-1 | 8-20 | 30-120 | 55 | 60 | 7*50 |
| 2 | H32 | 0.3-2.0 | 12-32 | 30-120 | 75 | 100 | 7*50 |
| 3 | H50 | 0.8-2.5 | 16-50 | 30-110 | 110 | 150 | 7*60 |
| 4 | H60 | 0.8-3 | 20-60 | 30-100 | 132 | 200 | 7*65 |
| 5 | H76 | 1-3 | 12-76 | 30-100 | 320 | 250 | 8*80 |
| 6 | H89 | 1-4 | 32-89 | 30-80 | 350 | 300 | 8*80 |
| 7 | HG114 | 1.5-5 | 45-114 | 30-60 | 400 | 300 | 10*100 |
| 8 | HG165 | 3-7 | 60-165 | 30-50 | 600 | 400 | 10*110 |
| 9 | HG219 | 4-8 | 114-219 | 20-40 | 800 | 500 | 12*150 |
| 10 | HG273 | 4-10 | 114-273 | 15-30 | 1000 | 600 | 18*160 |
| 11 | HG325 | 4-12 | 165-325 | 10-30 | 1200 | 600 | 18*180 |
| 12 | HG426 | 4-16 | 165-426 | 8-25 | 1400 | 800 | 18*180 |
| 13 | HG508 | 4-20 | 219-508 | 8-20 | 2000 | 1000 | 21*180 |
