| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | 60 |

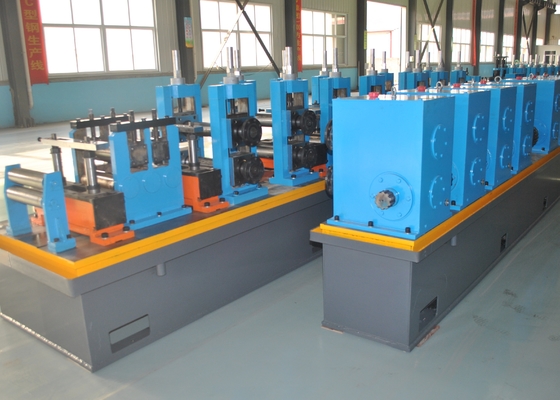

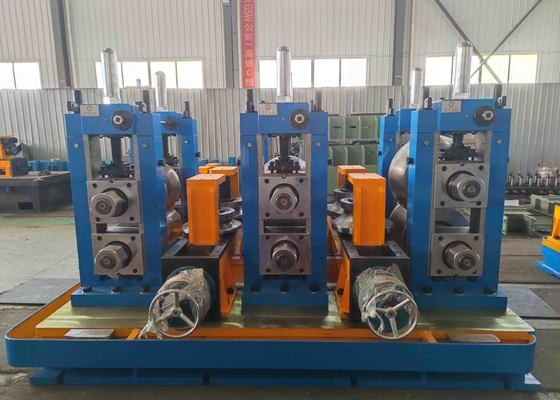

بعد أن استوعبنا تقنية صناعة الأنابيب المتقدمة من كل من الخارج والمحلي،خط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.
حجم الأنابيب المربعة: 20X20-60X60mm حجم الأنابيب المستطيلة:20X25-40X80mm سمك الأنابيب: 0. 6-3.5mm
| رقم التسلسل | النموذج | سمك ((ملم) | المواصفات ((ملم) | السرعة ((m/min) | المحرك الرئيسي ((kw) | الطاقة ((kw) | مساحة |
| 1 | H20 | 0.3-1 | 8-20 | 30-120 | 55 | 60 | 7*50 |
| 2 | H32 | 0.3-20 | 12-32 | 30-120 | 75 | 100 | 7*50 |
| 3 | H50 | 0.8-25 | 16-50 | 30-110 | 110 | 150 | 7*60 |
| 4 | H60 | 0.8-3 | 20-60 | 30-100 | 132 | 200 | 7*65 |
| 5 | H76 | 1-3 | 12-76 | 30-100 | 320 | 250 | 8*80 |
| 6 | H89 | 1-4 | 32-89 | 30-80 | 350 | 300 | 8*80 |
| 7 | HG114 | 1.5-5 | 45-114 | 30-60 | 400 | 300 | 10*100 |
| 8 | HG165 | 3-7 | 60-165 | 30-50 | 600 | 400 | 10*110 |
| 9 | HG219 | 4-8 | 114-219 | 20-40 | 800 | 500 | 12*150 |
| 10 | HG273 | 4-10 | 114-273 | 15-30 | 1000 | 600 | 18*160 |
| 11 | HG325 | 4-12 | 165-325 | 10-30 | 1200 | 600 | 18*180 |
| 12 | HG426 | 4-16 | 165-426 | 8-25 | 1400 | 800 | 18*180 |
| 13 | HG508 | 4-20 | 219-508 | 8-20 | 2000 | 1000 |
21*180 |
(1) مواصفات المواد:
| المواد | أنابيب من الفولاذ المنخفض الكربون |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤340MPa |
| عرض الشريط | 100 - 190 ملم |
| سمك الشريط | 0. 6 - 3. 5 ملم |
| هوية الملفات | Φ 480 - 510 ملم |
| زائدة من الملفات | φ 1000 - 1600 مم |
| وزن الملف | ≤ 4T |
(2) مواصفات الأنابيب المصفحة
| قطر الأنابيب | Φ 25 Φ 60 مم |
| سمك الأنابيب | 0. 6 - 3. 5 ملم |
| الطول النهائي للأنابيب | 4 - 6 م |
| دقة طول القطع | ± 3 ملم |
| سرعة التشكيل | 20 - 70 م/دقيقة |
