| مكان المنشأ: | خبي ، الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | 60 |

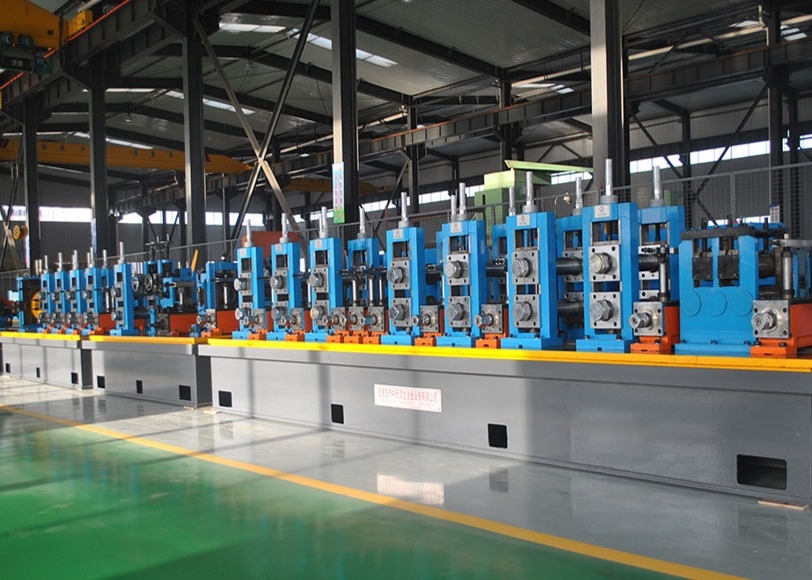

| اسم المنتج | آلة طحن الأنابيب بقطر 33.7-60.3 مم من الصلب الكربوني باللون الأزرق بسرعة 70 متر/دقيقة |
| قطر الأنبوب | 21 - 63 مم |
| سرعة المنتج | بحد أقصى 50 متر/دقيقة |
| الحد الأقصى للسمك للأنابيب المربعة | 0.8-3.0 مم |
| الشهادة | CE ISO |
| سرعة التشكيل | بحد أقصى 80 متر/دقيقة |
| الكلمات المفتاحية | مطحنة أنابيب ملحومة بتردد عالٍ للأنابيب المستديرة |
تم تصميم خط إنتاج الأنابيب الملحومة بتردد عالٍ HG89 لإنتاج أنابيب ملحومة بأقطار 33.78～60.3 مم وسمك 1.5-4.0 مم، وبنفس حجم الأنابيب المربعة. باستخدام تصميم ممر اللف، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بجودة تصنيع جيدة وتجميع عالي الدقة.
| الطراز | القطر (مم) | السُمك (مم) | السرعة (م/دقيقة) | الطاقة الرئيسية (كيلو واط) | لحام HF (كيلو واط) | المساحة (م2) |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
تم تصميم هذه الآلة لإنتاج أنابيب فولاذية ملحومة، بما في ذلك الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة. باستخدام تصميم ممر اللف، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بجودة تصنيع جيدة وتجميع عالي الدقة.
| المعيار | يتوافق مع معيار YB189-64 |
|---|---|
| المادة | فولاذ إنشائي منخفض الكربون ومنخفض السبائك |
| الخصائص الميكانيكية | δs≤345Mpa δb≤610Mpa |
| عرض الشريط | 50-200 مم |
| سمك الشريط | 1.5-4.0 مم |
| القطر الداخلي للملفات | φ480～φ570mm |
| القطر الخارجي للملفات | φ1000～φ1800mm |
| وزن الملف | ≤4.0T |
| قطر الأنبوب | أنابيب مربعة: 15x15-50x50 مم، أنابيب مستديرة 17.2-60.3 مم، السُمك: 1.5-4.0 مم |
|---|---|
| الطول | 6-12 متر |
| دقة قطع الأنابيب | 0-6 مم |
| سرعة التشكيل | 10-50 متر/دقيقة |
| ورشة العمل | 60x6 متر، H＞5 متر (رافعة إلى الأرض) |
|---|---|
| الطاقة | تقريبًا 1212 كيلو واط 380 فولت/50 هرتز/3 أطوار |
| مياه التبريد المتداولة (النظام بأكمله) | التدفق: 20 طن/ساعة～30 طن/ساعة، حجم الحوض: 30 متر مكعب |
| الهواء المضغوط (النظام بأكمله) | التدفق: 5 متر مكعب/دقيقة، الضغط: 5-7 كجم/سم2 |
| أخرى | سيوفر البائع القائمة |
شريط فولاذي إلى ملف→فك الملف →أداة فرد النهاية→أداة تسطيح→لحام القص→وحدة تخزين المواد →تشكيل، لحام، تبريد، حجم القطر الدقيق للأنابيب →حجم طول الأنبوب الدقيق، القطع→الفحص →الحزمة
