تفاصيل المنتج:
شروط الدفع والشحن:
|

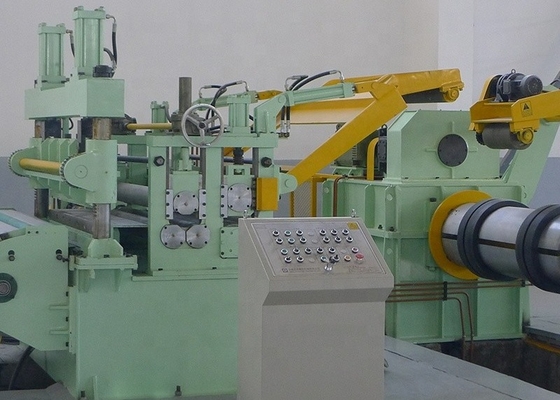

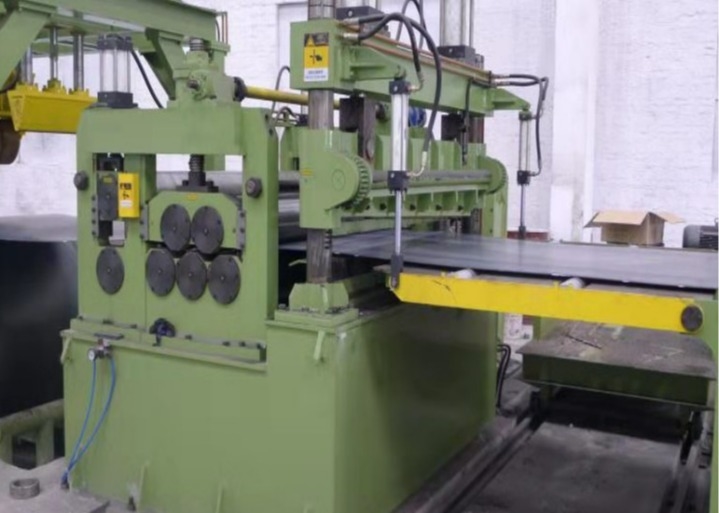

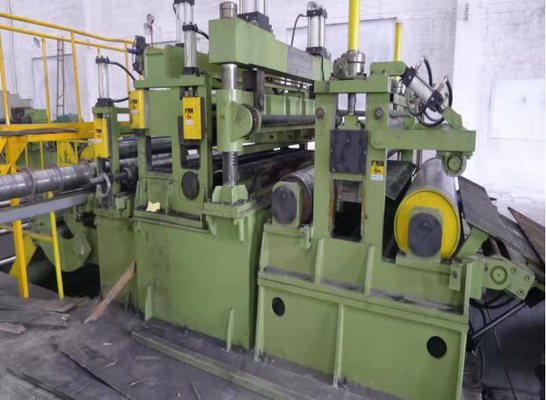

| الاسم: | أقصى عرض 1600 مم أقصى سماكة 4 مم آلة خط قطع الفولاذ عالية الأداء | النموذج: | 4 × 1600 |
|---|---|---|---|
| السمة: | مباشرة ومستقرة | اقصى حجم: | 4 X 1600 مم |
| السماكة: | 0.5 - 4 مم | طول القطع: | 1600 م |
| الضمان: | سنة واحدة | الكلمات الرئيسية: | خط إنتاج آلة تقطيع الألواح الفولاذية مع CE ISO9000 BV |
| إبراز: | خط حز الفولاذ 1600 مم,آلة خط الحز 1600 مم,آلة خط الحز عالية الأداء |
||
خط الإنتاج هذا مناسب للشرائط الشقية الطولية المستمرة بعرض 800-1600mm وبعمق 0.5-4mm للصلب الهيكلي الكربوني العادي المصنوع من الصلب الساخنالفولاذ الهيكلي ذو السبائك المنخفضة والمواد الأخرىيشار إليها باسم وحدة قطع 1600 × 0.5 ~ 4mm.
1مواصفات المواد
المواد HRC منخفض الكربون (Q235، σs=250Mpa،σb=500Mpa)
سمك الملفوف 0.5~4.0 ملم
عرض الملف 300-1600mm
وزن الملف ≤20 طن
القطر الداخلي Φ508/610
القطر الخارجي ≤ Φ1800mm
مواصفات المنتج النهائي
وزن الملف 20 طن
القطر الداخلي Φ508mm
القطر الخارجي Φ1800mm
دقة العرض ±0.10 ملم ((سمك 0.5-3.0)
± 0.20 ملم ((سمك 3.1 - 4.0)
دقة الحفر ≤ 5% سمك الصفيحة، ((0.08-0.20mm)
سرعة فتح الملفات 90-120m/min
3بيانات المعدات
(1) الطاقة: الجهد 380 فولت التردد 50 هرتز الطاقة المثبتة حوالي 330 كيلوواط
(2) طاقة الهواء الضغط 0.4-0.6Mpa الطلب الهوائي 0.2m3/min ((حالة الضغط)
| لا، لا، لا | الاسم |
| 1 | مرحلة إعداد الملف |
| 2 | عربة الملف |
| 3 | مُكشّف |
| جهاز قيادة الضغط | |
| 4 | العقدة والمسدس |
| 5 | الحلاقة |
| 6 | 1# التراكم |
| 7 | جهاز توجيه |
| 8 | طابور القرص |
| 9 | آلة شق |
| 10 | إعادة الالتفاف |
| 11 | طاولة شريط ارتداء ولوحة ضغط الذيل المواد |
| 12 | 2# التراكم |
| 13 | جهاز الفصل |
| 14 | لوحة التوتر |
| 15 | آلة طحن لـ 3 أدوات |
| 16 | لوحة توجيه عجلة القيادة ورأس التغذية |
| 17 | دعم إعادة التدوير+التدوير |
| 18 | سيارة التفريغ |
| 19 | أجزاء المسافة وغيرها من أجزاء العملية |
| 20 | النظام الهيدروليكي النفسي |
| 21 | نظام كهربائي |
| 22 | أنابيب النفط، أنابيب الهواء، الكابلات |
| 23 | المسامير والإكسسوارات |
إجراء التغييرات المناسبة على المعلومات المذكورة أعلاه وفقا لاحتياجات العميل
1ضمان المعدات لمدة سنة واحدة، صيانة طويلة الأجل.
2- توفير رسومات التجميع العام، ورسم الأساس، ورسم تخطيط الأنابيب، ورسم مخطط الكهربائي، ورسم قطع الارتداء وغيرها من الرسومات اللازمة للمعدات.
3الشركة لديها فريق خدمة فنية بدوام كامل، يتكون أساسا من المهندسين والفنيين. بعد تلقي إشعار المستخدم، يمكننا إعطاء رد فوري،وإرسال شخص ما إلى موقع المستخدم لخدمة ما بعد البيع في أي وقت.
