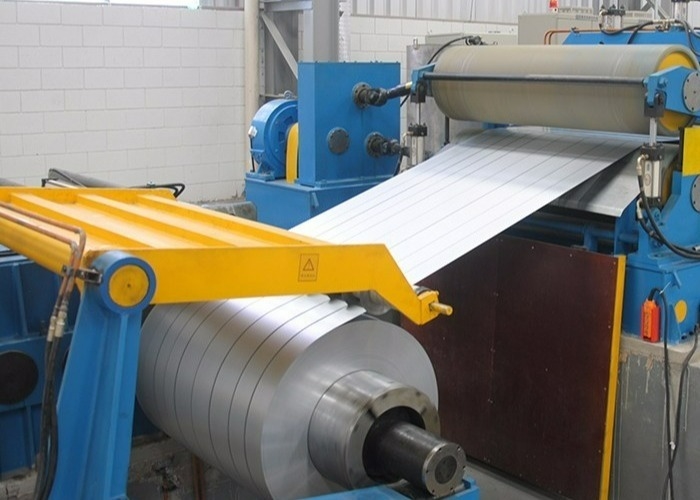

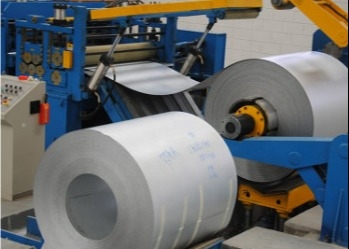

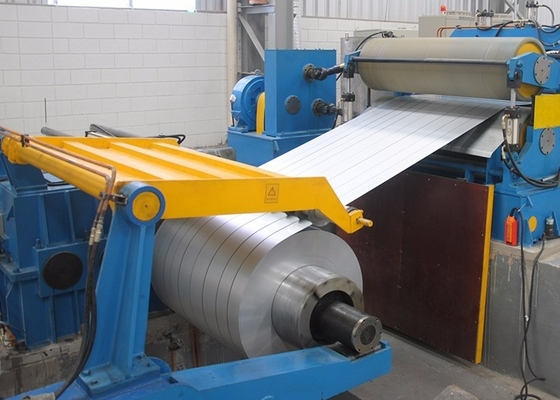

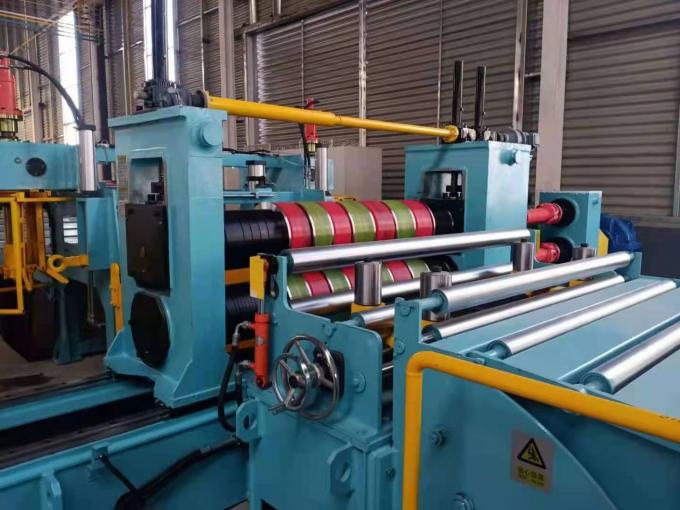

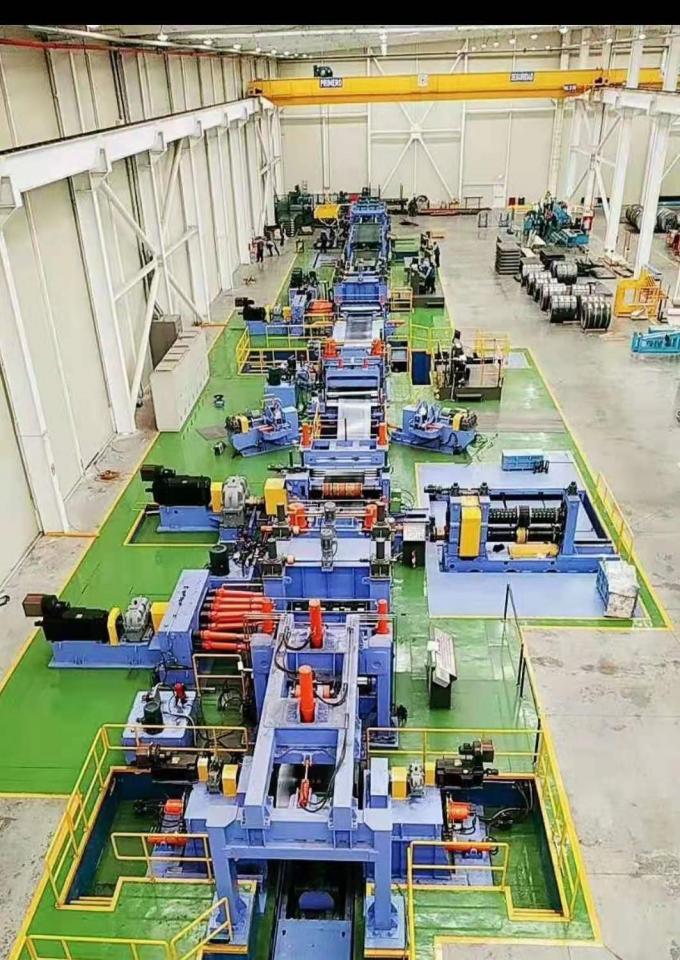

وزن اللفة بحد أقصى 35000 كجم 3 ~ 14 مم × 1600 مم آلة قطع لفائف الصلب المعدنية

وزن الملفات الحديدية 35000 كجم 3 ~ 14mm × 1600mm آلة قطع الملفات الحديدية الحديدية

3~ 14mm × 1600mm ميكانيكية قطعة لفائف الفولاذ المقدمة العامة

خط الإنتاج هذا مناسب للشرائط القصية الطولية المستمرة بعرض 800- 1500mm وبعمق 0.5-3mm للفولاذ الهيكلي العادي الكربوني المطاط الساخن ،الفولاذ الهيكلي ذو السبائك المنخفضة والمواد الأخرىيشار إليها باسم وحدة قطع 1500 × 0.5 ~ 3mm.

3~14mm × 1600mm آلة قطع لفائف الفولاذ Mالمعلمات التقنية:

أ،بيانات الماكينة:

1اسم المعدات: خط قطع

2النموذج: 14×1600

3عملية العمل:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[المهمة 2]→الجدول المتحرك→تصحيح الانحناء→القلق→التسوية الدقيقة→قياس الطول→قلق الذيل→القطع→الرفع والتراص

ب،معايير مواد المعالجة:

معايير مادة المدخل:

المادة: لفائف الصلب المقاوم الساخن Q235B/Q355B (σs≤400MPa، σb≤550MPa)

سمك الملفوف: 3mm14mm (Q235B) 3mm12mm ((Q355B)

عرض الملفات: 700mm1600mm

القطر الداخلي للملف: Φ610mm، Φ760mm

القطر الخارجي للملف: Φ1000mm Φ2200mm

وزن الملف: ماكس.35000كغ

معايير مادة المخرج:

1)معايير المنتج النهائي المقطوعة:

دقة الطول: الطول ≤±1.0mm/L=2m

الشمالية ≤±1.5mm/L=2m

السطح: أفضل من المعيار الوطني GB709-2006طول التقطيع: 2000mm12000mm

ارتفاع التقطيع: ماكس.400mm

حمولة التقطيع: ماكس.15000 كجم

2)معلمات المنتج النهائي المقطوع:

قدرة الشق: يصل إلى 3 شرائط (عندما يكون سمك اللوح 13-14 مم ، باستثناء حواف النفايات)

ما لا يزيد عن 4 أشرطة (عندما يكون سمك اللوح 11-12 مم ، باستثناء حواف النفايات)

ما لا يزيد عن 6 أشرطة (عندما يكون سمك اللوح 9-10 ملم ، باستثناء حواف النفايات)

ما لا يزيد عن 8 أشرطة (عندما يكون سمك اللوحة 7-8 مم ، باستثناء حواف النفايات)

الحد الأقصى ل 10 أشرطة (عندما يكون سمك اللوح 3-6 ملم، باستثناء حواف النفايات) دقة الخط المستقيم: ≤ 0.5 ملم / 1000 ملم ((قطعة عرض ≥ 140 ملم عند، باستثناء الجانب)

عرض الشق: 120 ملم

مساحة التسامح: ±0.3mm

القطر الداخلي لللف: Φ610mm

وزن التدوير: ماكس.35000 كجم

تحمل البرج: ≤ ± 10mm (لا يتم احتساب الدائرات الداخلية والخارجية 3-5)

ج، البيانات الأساسية للجهاز:

سرعة التصميم: ماكس.15-30m/min (في الوقت المفتوح، تعديل وفقا سمك الصفيحة والمواد)

ماكس.30-80m/min (عند التلفيق، ضبط وفقا لسمك ومواد اللوحة)

اتجاه الوحدة: □من اليسار إلى اليمين أو □من اليمين إلى اليسار (واجهة الوحدة على طاولة التشغيل)

مصدر الطاقة: ثلاثي المراحل AC 380V ، 50Hz

مساحة الأرض: ≈65m × 11m (L × W)

بيئة الاستخدام: درجة حرارة المحيط: -10°C~40°C

الرطوبة النسبية: ≤ 80%

درجة الحماية: IP40

3~14mm × 1600mm آلة قطع لفائف الفولاذمفهوم تصميم المنتج:

1موثوقية: تم تصميم المعدات وتصنيعها مع موثوقية عالية لضمان التشغيل الطبيعي والمتواصل للمعدات.

2السلامة: يتم تجهيز الأنظمة الميكانيكية والهيدروليكية والكهربائية لمجموعة كاملة من المعدات بأجهزة حماية و أجهزة سلامة موثوقة.المعدات لديها وظيفة وقف الطوارئ ومعدات الاستجابة، ويمكن إيقافه تلقائياً أو يدوياً في حالة الطوارئ.

3حماية البيئة: يمكن استرداد جميع أنواع الزيت الهيدروليكي المستخدم في المعدات وإعادة تدويرها بشكل موثوق به ، ولن يتسبب أي تسرب في تلوث البيئة.

4توفير الطاقة: يتم أخذ استهلاك الطاقة للمعدات بعين الاعتبار بالكامل في التصميم ، ويتم استخدام الوحدة ذات كفاءة نقل عالية ، جنبا إلى جنب مع تحسين دقة المنتج ،لتقليل الاستهلاك الذاتي.

5سهولة التشغيل: المعدات سهلة التشغيل، وحوار الإنسان والآلة مريح. يرجى الرجوع إلى وصف النظام الكهربائي للتفاصيل.

3~14mm × 1600mm آلة قطع لفائف الفولاذالخصائص:

1يتم تشغيل الطاقة الرئيسية لهذه الآلة بواسطة محرك DC ، والذي يمكن أن يحافظ على سرعة دوران ثابتة وعزم دوران في سرعة منخفضة.يتم التحكم بها بواسطة حكم سرعة التيار المباشر لضبط استهلاك الطاقة وفقا لمواصفات المعالجة المختلفة.

2يتم التحكم في الوحدة بواسطة نظام PLC متطور ، ويمكن للمشغل إكمال العملية من خلال الشاشة اللمسية. يعتمد البرنامج على نظام التحكم الذي طورته شركة Zeye (2018SR678630) ،سهلة التشغيل وتحقق كفاءة عالية واستهلاك طاقة منخفض.

3. يتم تجهيز الطاقة الرئيسية مع العلامة التجارية الشهيرة السن الصلبة السطح خفض معدات، والتي لديها كفاءة نقل عالية والارتداء الصغير.

4يتم السيطرة على مكونات المعدات بدقة في عملية الإنتاج. بعد اللحام، يتم تجميع المكونات الرئيسية للقضاء على الإجهاد الداخلي، ثم الرمل والصدأويتم معالجتها بواسطة نوع جديد من مركز التصنيع CNC الدقيق.

5تلتزم شركة زاي بتصميم وتطوير هذا المنتج وفقاً للمعايير الوطنية في عملية الإنتاجمع التركيز على البناء البرمجي والأجهزة كأساس، مع جودة ممتازة وخدمة مهتمة، وتزويد باستمرار العملاء المحليين والأجانب مع الصناعة الرائدة معدات معالجة الصفيحة.

الرجوع إلى رسم المنتج النهائي
