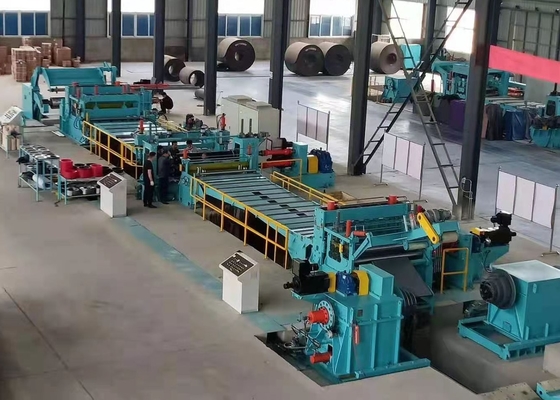

وصف لهيكل المعدات
ملاحظة: هذه القائمة من المعلمات هي للإشارة فقط، والمعايير المحددة لا تزال بحاجة إلى مناقشة من قبل الطرفين لتحقيق أفضل النتائج
1.عربة الملف
الغرض: نقل مادة الملف إلى آلة التفكيك.
الهيكل: يتم تركيب السيارة في الطريق تحت الأرض، والذي يتكون أساسا من مقعد السيارة وعجلة العجلات المتحركة، والإطار المادي على شكل v والعصا الموجهة،محرك التباطؤ المتحرك وسجلة زيت الرفع.
2. المكشوف
استخدام: دعم لفائف الصلب الخام.
هيكل: نوع دعم مزدوج.من خلال توسيع وتقلص الطبول، صندوق التروس، آلية التروس، الفرامل الطبولية الهوائية، الدوار على الزلقة الوسطى.عندما يتم ارتداء الحزام،يفتح المحرك رأس المادة بنشاطعندما يعمل خط الإنتاج بشكل مستمر، يتم فصل عمود إخراج المحرك المتباطئ من خلال المشبك، ولا يعمل المحرك.يتم دفع مادة الملفوطة بواسطة المباشرة الجر أو آلة قطعيتم توفير التوتر غير الملفوف من قبل الفرامل الطبل.
المواصفات التقنية:

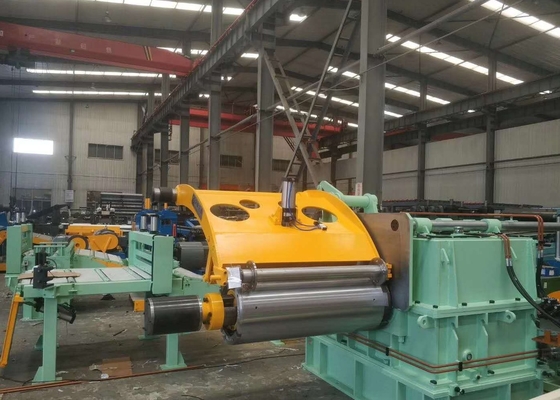

3..جهاز قيادة الضغط
الغرض: إخراج رأس المادة المنحنية وإدخالها في آلة تصويب الجر.
الهيكل: يتكون من عجلة، عجلة ولوحة. طلاء للوحة الانحناء، الضغط الهيدروليكي لتشديد رأس مادة للوحة، الدوران الكهربائي للمواد المعرضة.يدعم رأس المبرحة لوحة مع التوسع الضغط ليلا والهدروليكية هز، ويتم سحب رأس اللوحة عن طريق محاذاة رأس المادة.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
المواصفات التقنية:

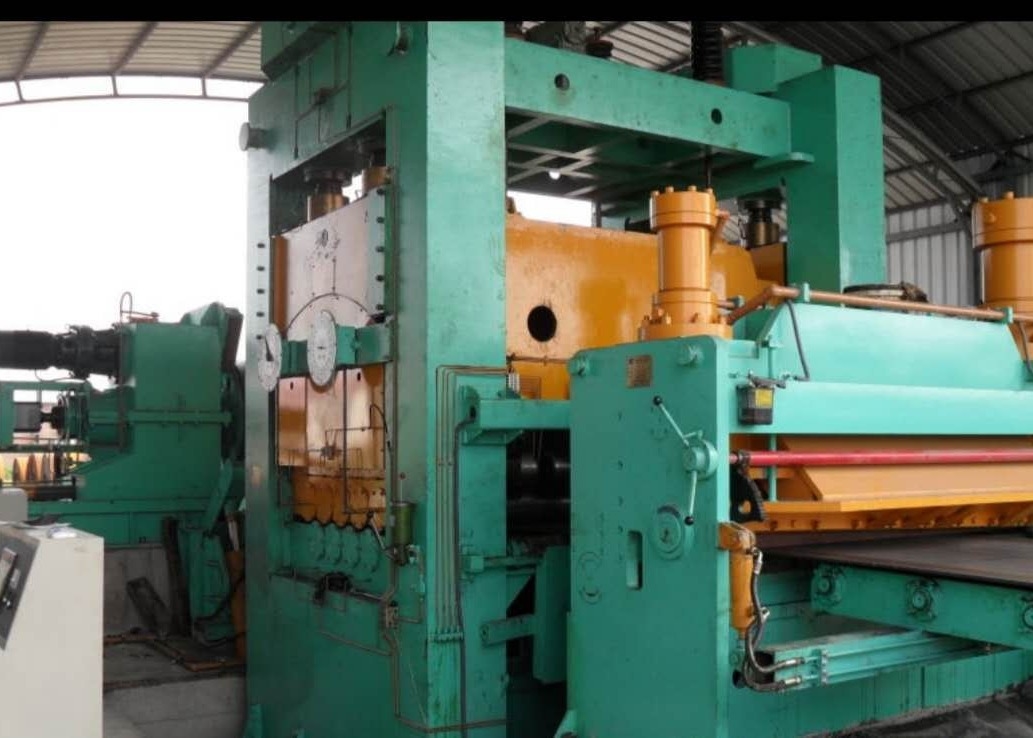

4..سحب و تصويب
الغرض: معايرة مواد الصفائح وإدخال رأس المواد إلى آلة القطع.
الهيكل: يتكون من زوج واحد من أزرار التغذية المضغوطة، 5 أزرار التسوية، الإطار ونظام القيادة. يتم رفع أزرار التشغيل وتخفيضها بواسطة أسطوانة الزيت،يتم ترتيب 5 أدوات تسوية على الجزء العلوي 2 والجزء السفلي 3، ويتم الضغط على الدوال العلوي بواسطة القوة الكهربائية. يتم تشغيل عجلة العمل بواسطة محرك DC من خلال صندوق توزيع العدادات والربط العالمي.
المواصفات التقنية:
ü السرعة
60m/min/ سمك ≥3.5mm
90m/min/سمك≤3.0mm
5..الحلاقة
الاستخدام: قطع رأس اللوحات غير المنتظمة لمعالجة اللوحات الصلبة لاحقًا.
الهيكل: يتكون من لوحة الجدران، مقعد السكين العلوي والسفلي، شفرة مستطيلة (يمكن استخدام أربعة جوانب من الشفرة) ، آلية ضبط الفراغ، عمود التروس المتزامن وسائلة القيادة.القص يدوي التحكم. جانب التفريغ مع جسر الدفع الهيدروليكي ، تحت رأس لوحة جمع الجسر.
المواصفات التقنية:
مادة الشفرة C12MoV
أسطوانة زيت Ø150X80mm 2 قطعة
6..1# التراكم
الهيكل: الجسر المتحرك المزدوج الهيدروليكي، والذي يتكون من إطار مادة منحنية وجسر متحرك مع طاولة عجلات.
قطر عجلة الانتقال 90-100mm ، صفاء سطح العجلة بالكروم
يتم وضع لوحة الانتقال بين الألواح لتسهيل مرور رأس المواد
أسطوانة هزازة Ø 100 × 1000 ملم 2 قطعة
حجم الحفرة: الطول × العرض × العمق = حوالي 5000X2200X3000mm
7..جهاز التركيز
الاستخدام: توجيه الاتجاه المستقيم لمادة الورق ، وتحسين مستقيمية ورقة القطع
المواد.الهيكل: تبني دليل الدوار الرأسي، يتكون أساسا من قضيب المسامير، قضيب مطلي، مقعد الزحف، قطب الدليل الرأسي، محرك تنظيم، تنظيم العجلة اليدوية والعجلة العاجلة.
المواصفات التقنية:
عجلة توجيه Ø قطر 100 مم، مادة GCr15، 6 قطعة
قطر العجلة Ø90mm، صفاء سطح الكروم.
محركان يدفعان عجلة التوجيه على التوالي لضبط عرض التوجيه
8..طابور القرص
الاستخدام: رأس التغذية للشريط إلى آلة القطع
الهيكل:
زوج من أدوات التغذية، قطر الأدوات Φ 200 ملم، خبز أدوات المطاط البولي يوريثان.
يتم تشغيل الدوال السفلي بواسطة محرك AC مع جهاز المشبك.
الدوار العلوي سلبي، رفع الأسطوانة.
9آلة القص(السكاكين المزدوجة نوع القاعدة)
الاستخدام: لقطع المواد الورقية طولا في أوسع مختلفة
هيكل: نوع المنزلق. من جانب جانبي الأداة ، العمود العلوي والسفلي ، آلية ضبط المسافة بين العمود ، جهاز نقل ، وما إلى ذلك.علبة التروس والربط العالمي، ويقود المحرك أداة الجهاز الجانبية لفتحها وإغلاقها لتغيير أدوات مريحة.
المواصفات التقنية:
مواصفات عمود السكين: 320 × 2000mm Ø ، المواد هي 42CrMo ، الصلبة الصلبة الصفائح الكرومية.
قفزة الكتف من طاولة محور السكين 0.01mm؛ قطر عمود القطع قفزة 0.025mm/1m؛ موازية عمود السكين 0.03mm/1m
10ريفويندر الحافة(2 مجموعات)
الغرض: جمع حافة الخردة من مواد ورقية مقطعة بواسطة آلة قطع
هيكل: أفقي. يقع على جانبي خط الإنتاج، محرك التحرك AC تنظيم السرعة. وهو يتكون من المحرك، والحد من، مخلب التدحرج وجهاز التفريغ.سلك الحافة مشتق من عجلة التيك تاك تو
المواصفات التقنية:
عرض إعادة لف الحافة 3-20 ملم
وزن إعادة الالتفاف 400kg/ مجموعة
سرعة إعادة التوسع 0-100m/min
المحرك YVP7.5kw,2 مجموعة
11. 2# التخزين
الغرض: تستخدم لتحكم مزامنة السرعة بين آلة القطع وآلة التلف
الهيكل: جسر متحرك واحد ، يتكون من رف مادة على شكل قوس وجسر متحرك مع طاولة عجلات
المواصفات التقنية:
قطر عجلة الانتقال 90-100mm ، سطح عجلة التكروم تم وضع لوحة الانتقال بين العجلات لتسهيل مرور الرأس المواد أسطوانة هز Ø100 x1000mm ، 2pcs
حجم الحفرة: الطول × العرض × العمق = حوالي 5000X2200X5000mm12.
الغرض: فصل الشريط الموجه
الهيكل: هناك مجموعتان من المفرقين ، والتي يمكن نقلها أفقيا لاستبدال لوحات العزل.يتم تثبيت لفة الضغط الهيدروليكية بين مجموعتين من الفاصلات لمنع الشرائح من القفز من لوحة العزل.
