تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | عالية السرعة لفائف قطع القرص بليد قطاع المشقق لآلة الحز الصلب المعدنية | الحد الأقصى للعرض: | 1650 ملم |
|---|---|---|---|
| نطاق السماكة: | 4.5 ملم | قطع العملة: | ± 1.5 مم |
| سرعة القطع: | 0-70 م / دقيقة | قدرة التحميل لفك اللفائف: | 30 ت |
| محرك القاطع: | 75 كيلو واط | محرك كويلر: | 90 كيلو واط |
| إبراز: | 70m / min قطع شريط القطع,لفائف قطع الشريط,آلة قطع الشريط عالية السرعة |
||

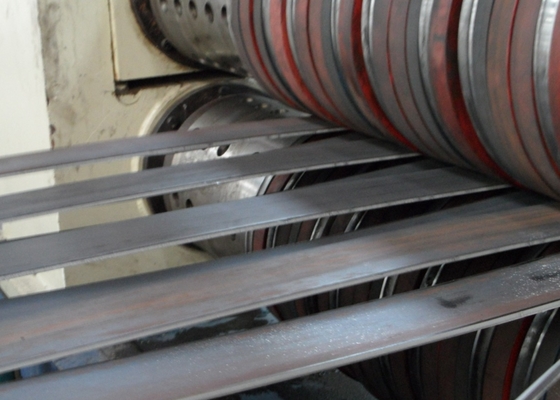

حفرة شريط شفرة الشفرة للقطاع المعدني للصلب

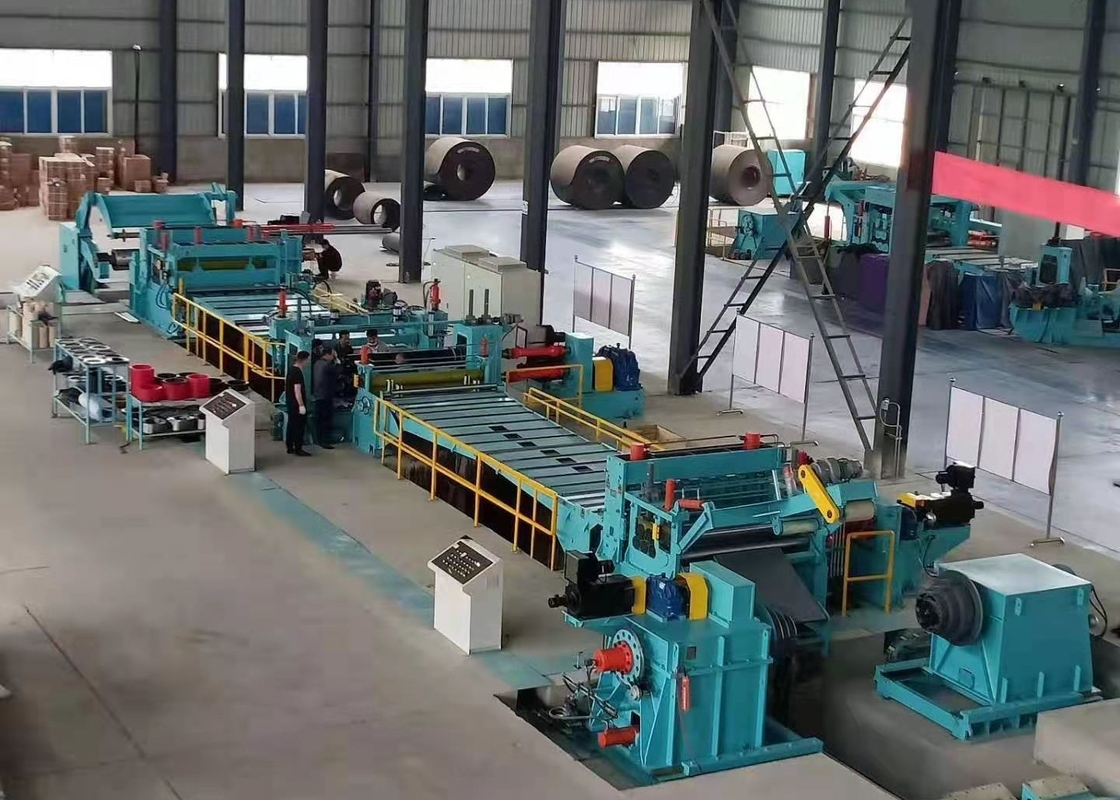

ZJ1650 x 4.5 ملم مواصفات آلة الجلوس
المعلم التقني الرئيسي:
1مواصفات المواد
سمك الملف: 9 ملم كحد أقصى
عرض الملف: 1650mm كحد أقصى
وزن الملف: ≤30 طن
القطر الداخلي:Φ508/610/760mm
القطر الخارجي: ≤ Φ2000mm
دقة العرض: ±0.10 مم ((سمك 2.0-3.0) ±0.20 مم ((سمك 3.1-9.0)
دقة الحفر: ≤ 5%
تكوين المعدات
| لا، لا، لا | الاسم | كمية |
| 1 | عربة الملف | 1 مجموعة |
| 2 | مُكشّف | 1 مجموعة |
| 3 | جهاز قيادة الضغط | 1 مجموعة |
| 4 | العقدة والمسدس | 1 مجموعة |
| 5 | الحلاقة | 1 مجموعة |
| 6 | 1#الاكموماتور | 1 مجموعة |
| 7 | جهاز توجيه | 1 مجموعة |
| 8 | طابور القرص | 1 مجموعة |
| 9 | آلة شق | 2 مجموعات |
| 10 | عاكس الحافة | 1 مجموعة |
| 11 | طاولة شريط ارتداء ولوحة ضغط الذيل المواد | 1 مجموعة |
| 12 | 2#الاكموماتور | 1 مجموعة |
| 13 | جهاز الفصل | 1 مجموعة |
| 14 | لوحة التوتر | 1 مجموعة |
| 15 | آلة طحن لـ 3 أدوات | 1 مجموعة |
| 16 | لوحة توجيه عجلة القيادة ورأس التغذية | 1 مجموعة |
| 17 | دعم إعادة التدوير+التدوير | 1 مجموعة |
| 18 | سيارة التفريغ | 1 مجموعة |
| 19 | أقراص السكاكين، أجزاء السكاكين، أقراص تفريغ، أقراص فصل، أقراص فصل وأجزاء عملية أخرى | ------- |
الثالث.نموذج آخر لقطع الخط
| النموذج (ملم) |
سمك الصفيحة (ملم) |
عرض اللوحة (ملم) |
وزن لفائف الفولاذ (T) | العرض النهائي (ملم) | رقم مادة القطع | سرعة القطع ((m/min) |
| 3 × 500 | 0.4-3 | 100-500 | 7 | ≥30 | ≤6 | 140 |
| 3×600 | 0.4-3 | 100-600 | 8 | ≥30 | ≤6 | 140 |
| 3×800 | 0.5-3 | 200-800 | 10 | ≥30 | ≤8 | 140 |
| 3 × 1250 | 0.5-3 | 400-1250 | 15 | ≥30 | ≤10 | 120 |
| 3 × 1500 | 0.5-3 | 600-1500 | 20 | ≥30 | ≤12 | 120 |
| 3×1800 | 0.5-3 | 900-1600 | 30 | ≥40 | ≤13 | 120 |
| 4×1600 | 0.5-4 | 900-1600 | 30 | ≥60 | ≤13 | 120 |
| 6×1600 | 1-6 | 900-1600 | 30 | ≥60 | ≤10 | 110 |
| 8×2000 | 2-8 | 900-2000 | 35 | ≥ 70 | ≤6 | 100 |
| 10×2200 | 3-10 | 900-2200 | 35 | ≥ 80 | ≤5 | 80 |
| 12×2200 | 3-12 | 900-2200 | 35 | ≥100 | ≤5 | 50 |
| 16×2500 | 4-16 | 900-2500 | 35 | ≥100 | ≤5 | 40 |
| 20×2500 | 6-20 | 900-2500 | 35 | ≥100 | ≤4 | 40 |
