| مكان المنشأ: | شيجياتشوانغ |
| اسم العلامة التجارية: | hebeitengtian |
| إصدار الشهادات: | CE |
| رقم الموديل: | HG60 |
| السمة | القيمة |
|---|---|
| اسم المنتج | بكرات طحن الأنابيب والأنابيب آلة صنع الأنابيب الفولاذية الكربونية للأنابيب المستديرة |
| المادة | فولاذ منخفض الكربون، فولاذ منخفض السبائك، إلخ. |
| سرعة المنتج | 100 متر/دقيقة |
| طريقة التشكيل | مطحنة الأسطوانة |
| نظام التحكم | PLC |
| اللون | أزرق |
| مساحة الأرضية | 60 م × 12 م |
| مصدر الطاقة | 200 كيلو واط |

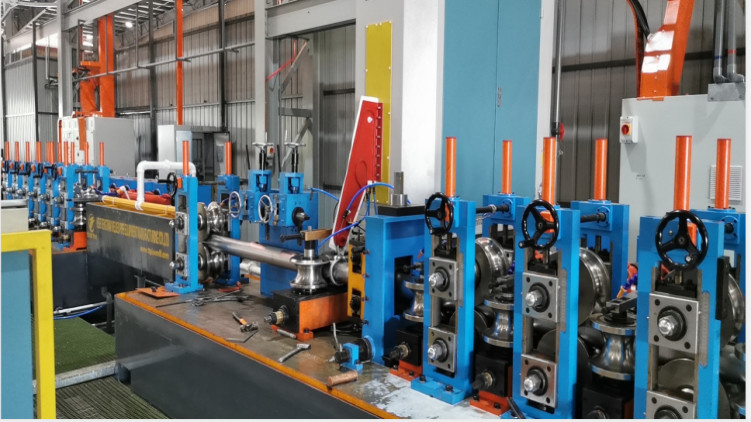

تتميز آلة صنع الأنابيب الفولاذية HG60 بهيكل تصميمي عقلاني مع واجهة HMI تعمل باللمس والتحكم في البرنامج الرقمي PLC. يوفر هذا النظام الآلي:
تستخدم آلة التشكيل على البارد هذه قوالب تشكيل متعددة القنوات لتحويل لفائف المعادن إلى مقاطع عرضية محددة من خلال التشوه البلاستيكي. إنها معدات متخصصة لإنتاج مقاطع فولاذية مختلفة بما في ذلك الفولاذ الزاوي والفولاذ الزاوي والفولاذ على شكل حرف C وألواح الحواجز عالية السرعة.
لفائف الفولاذ الكربوني المعدة لإنتاج الأنابيب والأنابيب
توضع لفائف الفولاذ الكربوني على فتاحة اللفائف
يتم تسوية مخزون اللفائف للمعالجة الموحدة

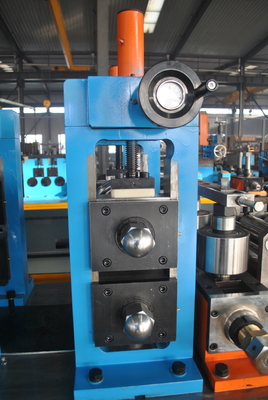

يمر الفولاذ المسطح عبر بكرات التشكيل لإنشاء شكل الأنبوب
تشكل البكرات الفولاذ إلى الحجم والشكل المحدد
يكمل اللحام بالمقاومة الكهربائية تكوين الأنبوب/الأنبوب
يتم تنعيم الدرز للحصول على تشطيب سطح موحد
يتم قطع الأنبوب/الأنبوب النهائي إلى الطول المطلوب
| رقم. | الموديل | حجم الأنبوب | السماكة | السرعة (م/دقيقة) | السعة (كيلو واط) | HF (كيلو واط) | المساحة (الطول × العرض بالأمتار) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 مم | 0.3 - 1.5 مم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 مم | 0.4 - 2.0 مم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 مم | 0.7 -2.5 مم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 مم | 0.9 - 3.0 مم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | ø25 - ø76 مم | 1 - 4 مم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | ø32 - ø89 مم | 1 - 4.5 مم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | ø45 - ø114 مم | 1.5 -5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | ø50 - ø140 مم | 1.5 - 5.5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | ø60 - ø165 مم | 2 - 6 مم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | ø114 - ø219 مم | 3 - 8 مم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | ø114 - ø273 مم | 4 - 12 مم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | ø165 - ø325 مم | 4 - 14 مم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | ø165 - ø426 مم | 4 - 16 مم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | ø219 - ø508 مم | 5 - 18 مم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | ø355 - ø610 مم | 5 - 18 مم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | ø426 - ø760 مم | 5 - 20 مم | 5 - 20 | 4300 | 1800 | 300*24 |
