خبى تنغتيان الملحومة الأنابيب معدات التصنيع المحدودة.
الجودة أولا، العميل أولا
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة تصنيع الأنبوب الفولاذي GI ذات المنشار البارد ذات الإنتاجية العالية لآلة الأنابيب المستديرة | المواد القابلة للتطبيق: | فولاذ الكربون |
|---|---|---|---|
| طريقة القطع: | المنشار البارد | مواصفات المعدات: | العميل المحدد |
| طريقة التشكيل: | تشكيل الأسطوانة | السرعة: | 20-45 م/دقيقة |
| الضمان: | سنة واحدة | المواد: | غي الكربون الصلب |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 150 × 16 م، الارتفاع > 5 م (الرافعة إلى الأرض) |
| إبراز: | آلة تصنيع الأنابيب المسالكية ذات العائد العالي,آلة تصنيع الأنابيب المصنعة بالمنشار البارد,آلة تصنيع أنابيب الفولاذ المغلفة المستديرة,Cold Saw galvanized pipe making machine,Round galvanized steel pipe making machine |
||

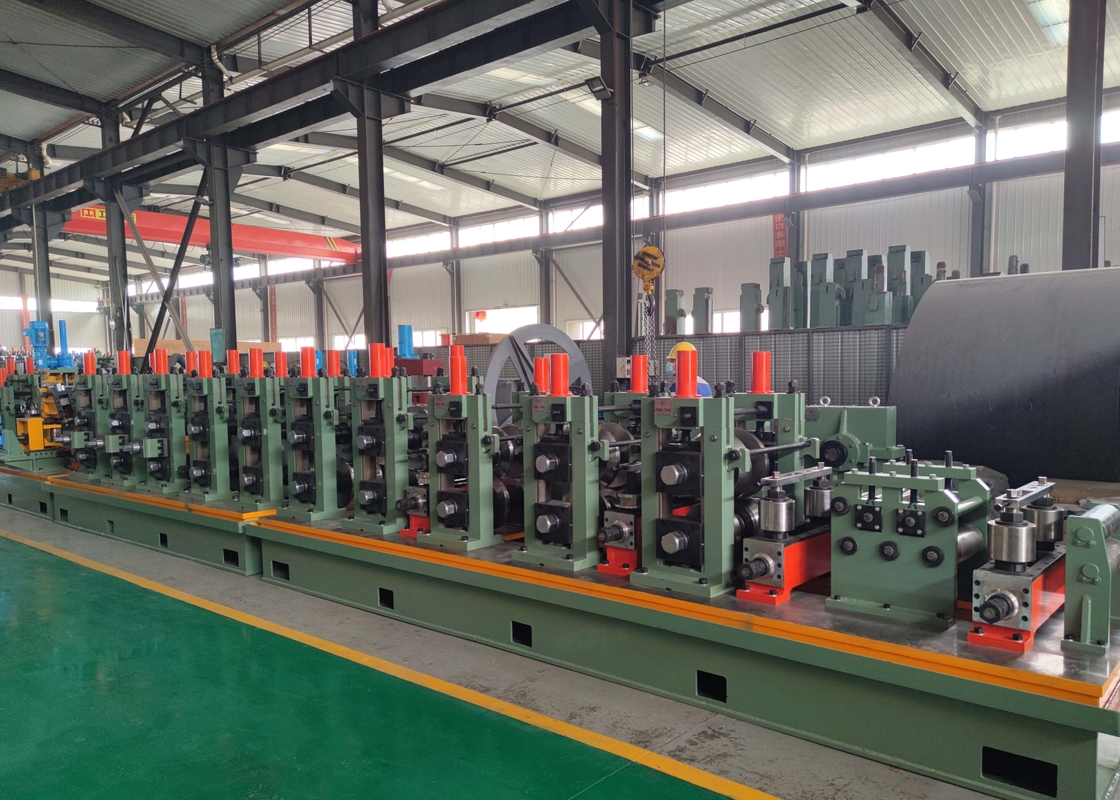

آلة تصنيع أنابيب الفولاذ المقطعة بالمنشار البارد ذات العائد العالي لآلة أنابيب مستديرة
I. مقدمة
بالنسبة للوضع الذي تقوم به جميع البلدان في بناء البنية التحتية ، فإن آلة صنع الأنابيب الفولاذية لها العديد من الاستخدامات. يتم استخدام المنتج النهائي في مختلف المجالات مثل مواد البناء ،الديكور، والطاقة الجديدة، وما إلى ذلك، وهو واحد من ضرورة GI الصلب أنبوب صنع آلة لأجهزة الأنابيب المستديرة لمنتجات الصلب.مناسبة للشركات الجديدة في صناعة الصلب
الثاني.مواصفات المنتج المشتركة
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
الثانيتكوين المعدات
الملفوفة: يحتوي الملفوفة ذات المخروط الواحد على هيكل من التوسع المزدوج والقوالب المرتفعة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.
مُستقيم ومُساوٍ: يُستخدم المُستقيم بشكل رئيسي لإدخال رأس الفولاذ الجديد في المُستقيم بعد أن تجلب وحدة إزالة المُستقيم المُساوٍ إلى مكان العمل.يتم استخدام المستوى الرئيسي لتسطيح رأس ومتابعة من الفولاذ شريط وإعداد للخطوة التالية القطع واللحام، لضمان أن الشريط الفولاذ مقابل مسطحة ومستقيمة في لحام القطع.
القطع التلقائي واللحام: يستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل ، ومواءمة ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي ، وحاملهما معا.
جهاز التغذية وآلة الختان: يقوم جهاز التغذية بإرسال الشريط الصلب إلى موقع آلة الختان، وآلة الختان تقوم بضرب الشريط الصلب، ثم يرسله إلى الجزء المصمم.يتم تجهيز كل حجم مع مجموعة من القوالب الخنق، آلة الخزعة يمكن تغيير القوالب تلقائيًا.
جزء التشكيل والحجم: هذا الجزء الدوار الذي يشكل شريط الصلب إلى أنبوب مربع مستدير. يمكن ضبط الحجم بواسطة محرك الخدمة.
آلة القطع: تستخدم لقطع المواد من إنتاج الأنابيب والأنابيب المستمرة دون توقف. طريقة القطع هي المنشار البارد.يتم تجهيز الخدمة عالية الطاقة مع خفض دقة عالية وتسليم الدرج والعجلات المستوردة. دقة القطع (مسافة الثقب) هو ± 1mm. تثبيت مستوردة عالية الدقة خطية دليل السكك الحديدية والغطاء الوقائي
IV. تكوين المعدات
| لا، لا، لا | الاسم |
| 1 | المكشوف |
| 2 | مُستقيم ومُستوي |
| 3 | القطع الآلي واللحام |
| 4 | الاكومولاتور |
| 5 | قطعة تشكيل الدوال وتحديد الحجم |
| 6 | المنشار البارد |
| 7 | جدول التدفق |
| 8 | التعبئة التلقائية والتعبئة على لوحات |
IV.مظهر المصنع
