خبى تنغتيان الملحومة الأنابيب معدات التصنيع المحدودة.
الجودة أولا، العميل أولا
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة تصنيع الأنابيب الفولاذية الكربونية ذات القطر HG32 للأنابيب المستديرة | المواد القابلة للتطبيق: | فولاذ الكربون |
|---|---|---|---|
| مواصفات المعدات: | تحديد العميل | طريقة القطع: | القاطع الهيدروليكي |
| طريقة التشكيل: | ضغط الأسطوانة | السرعة: | 5 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 30 × 5 م ، ارتفاع ＞ 3 م (رافعة إلى الأرض) |
| إبراز: | آلة تصنيع أنابيب من الفولاذ الكربوني المستديرة,آلة صنع أنابيب الفولاذ HG32,آلة صنع أنابيب من الفولاذ الكربوني المستديرة,HG32 steel tube making machine,Round Carbon steel pipe making machine |
||

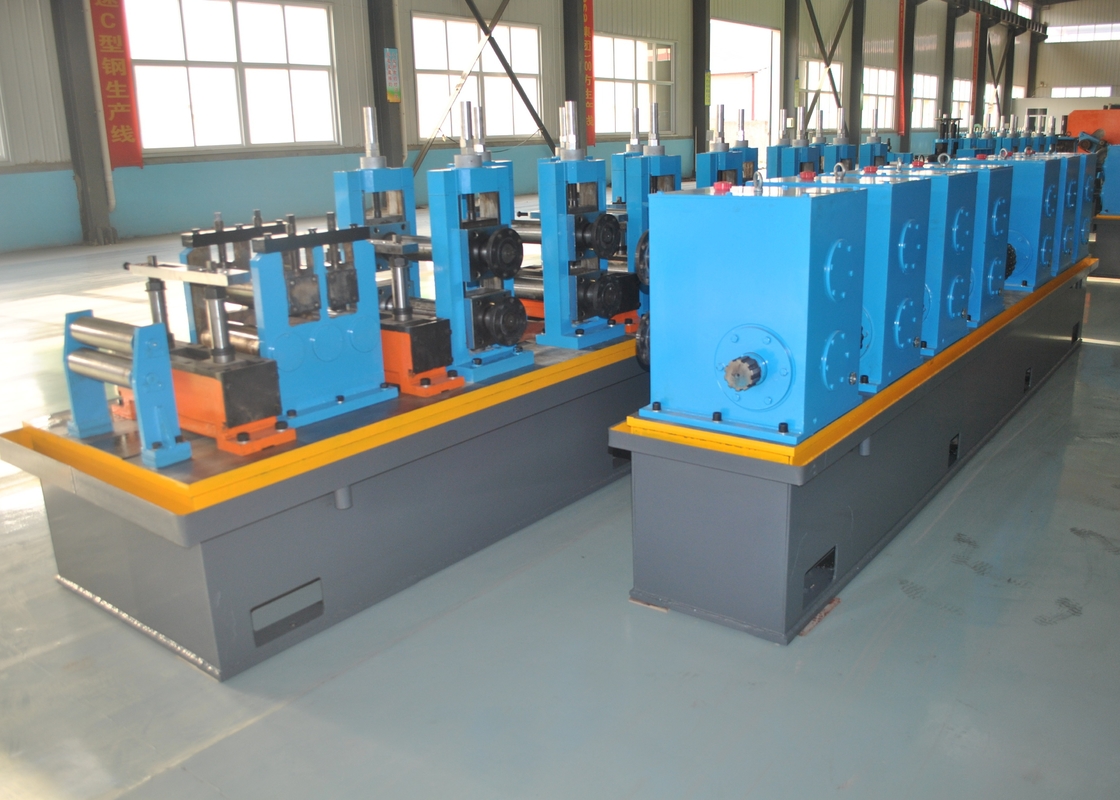

آلة صنع أنابيب الفولاذ الكربوني من القطر الخاص HG32 للأنابيب المستديرة

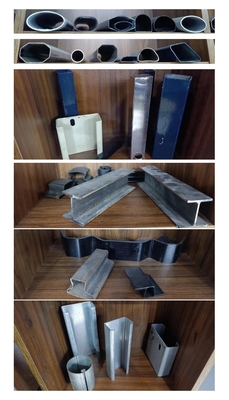

أنا.مواصفات المنتج المشتركة
| النوع | النموذج (H × W) |
حجم القسم/ملم | مساحة القسم العرضي /cm2 |
|||
| H × B | t1 | t2 | ر | |||
| HW |
100 × 100 | 100 × 100 | 6 | 8 | 10 | 21.90 |
| 125×125 | 125×125 | 6.5 | 9 | 10 | 30.31 | |
| 150×150 | 150×150 | 7 | 10 | 13 | 40.55 | |
| 175×175 | 175×175 | 7.5 | 11 | 13 | 51.43 | |
| 200×200 | 200×200 | 8 | 12 | 16 | 64.28 | |
| 200×204 | 12 | 12 | 16 | 72.28 | ||
| 250×250 | 250×250 | 9 | 14 | 16 | 92.18 | |
| 250×255 | 14 | 14 | 16 | 104.7 | ||
| 300×300 | 294×302 | 12 | 12 | 20 | 108.3 | |
| 300×300 | 10 | 15 | 20 | 120.4 | ||
| 300×305 | 15 | 15 | 20 | 135.4 | ||
| 350×350 | 344×348 | 10 | 16 | 20 | 146.0 | |
| 350×350 | 12 | 19 | 20 | 173.9 | ||
| 400×400 | 388×402 | 15 | 15 | 24 | 179.2 | |
| 394×398 | 11 | 18 | 24 | 187.6 | ||
| 400×400 | 13 | 21 | 24 | 219.5 | ||
| 400×408 | 21 | 21 | 24 | 251.5 | ||
| 414×405 | 18 | 28 | 24 | 296.2 | ||
| 428×407 | 20 | 35 | 24 | 361.4 | ||
| 458×417 | 30 | 50 | 24 | 529.3 | ||
| 498 × 432 | 45 | 70 | 24 | 770.8 | ||
الثاني.- نعممقدمة
يتم استخدام أنبوب الفولاذ على نطاق واسع في: مختلف هياكل المباني المدنية والصناعية ؛ مجموعة متنوعة من المصانع الصناعية طويلة المدى والمباني العالية الحديثة ،خاصة في المناطق ذات النشاط الزلزالي المتكرر وظروف العمل عالية درجة الحرارة؛ هناك حاجة إلى جسور كبيرة ذات قدرة تحمل كبيرة ، واستقرار قطع عرض جيد ومدى واسع ؛ معدات ثقيلة ؛ الطريق السريع ؛ هيكل السفينة ؛ دعم الألغام ؛ معالجة الأساسات وهندسة السدود ؛مكونات مختلفة للآلات.
الثانيتكوين المعدات
مكعب واحد مخروط واحد مخروط مزدوج: يحتوي مكعب مخروط واحد على هيكل من التوسع المزدوج والقوالب المرتفعة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.
مُستقيم ومُساوٍ: يُستخدم المُستقيم بشكل رئيسي لإدخال رأس الفولاذ الجديد في المُستقيم بعد أن تجلب وحدة إزالة المُستقيم المُساوٍ إلى مكان العمل.يتم استخدام المستوى الرئيسي لتسطيح رأس ومتابعة من الفولاذ شريط وإعداد للخطوة التالية القطع واللحام، لضمان أن الشريط الفولاذ مقابل مسطحة ومستقيمة في لحام القطع.
القطع التلقائي واللحام: يستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل ، ومواءمة ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي ، وحاملهما معا.
جهاز التغذية وآلة الختان: يقوم جهاز التغذية بإرسال الشريط الصلب إلى موقع آلة الختان، وآلة الختان تقوم بضرب الشريط الصلب، ثم يرسله إلى الجزء المصمم.يتم تجهيز كل حجم مع مجموعة من القوالب الخنق، آلة الخزعة يمكن تغيير القوالب تلقائيًا.

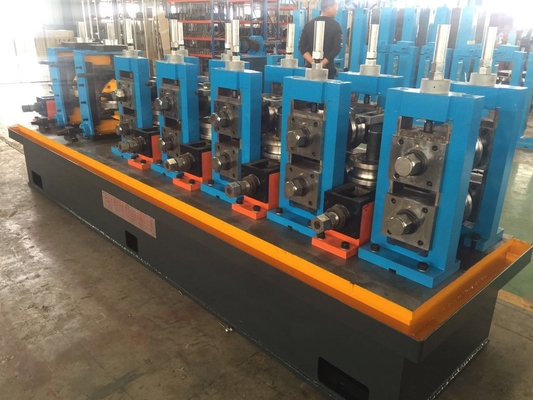

جزء التشكيل والحجم: هذا الجزء ينحني الشريط الصلب بارد إلى شكل ثابت. يمكن ضبط الحجم بواسطة محرك الخدمة.
آلة القطع: تستخدم لقطع المواد من خط إنتاج الصلب المتواصل غير المتوقف. طريقة القطع هي القطع الهيدروليكي.يتم تجهيز الخدمة عالية الطاقة مع خفض دقة عالية وتسليم الدرج والعجلات المستوردة. دقة القطع (مسافة الثقب) هو ± 1mm. تثبيت مستوردة عالية الدقة خطية دليل السكك الحديدية والغطاء الوقائي
IV. تكوين المعدات
| لا، لا، لا | الاسم |
| 1 | ملفات التلفيل والفك |
| 2 | مُستقيم ومُستوي |
| 3 | القطع الآلي واللحام |
| 4 | أجهزة التغذية والضرب |
| 5 | قطعة التشكيل والحجم الآلي |
| 6 | آلة قطع |
| 7 | من خلال الأدوات |
| 8 | التعبئة التلقائية والتعبئة على لوحات |
IV.مظهر المصنع
اتصل شخص: Mr. Yan
الفاكس: 86-0311-8302-5332
