| Name: | Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine | materials: | galvanized |
|---|---|---|---|
| Equipment Specification: | customer determined | Forming method: | Roller Forming Tube Machine |
| speed: | 100 m/min | Warranty: | One year |
| Material: | Low carbon HRC | Forming type: | direct forming |
| Work shop: | 100x18 m, H＞3m ( crane to ground ) | ||
| إبراز: | آلة تصنيع أنابيب الفولاذ المغلفة,آلة تصنيع أنابيب الفولاذ ذات الحائط الرقيق,آلة تصنيع أنابيب الفولاذ ذات الحائط الرقيق,Thin Wall steel pipe manufacturing machine,Thin Wall steel pipe making machine |
||
خط إنتاج الفولاذ الرقيق الحائط المصنوع من الصلب 100 م/دقيقة آلة صنع أنابيب الفولاذ
أنا.مواصفات المنتج المشتركة
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
الثاني.- نعممقدمة
خط إنتاج الصلب الرقيق الحائط المسالك 100 M / Min صناعة الأنابيب الصلبة لديها مزايا الحجم القابل للتعديل والقوة الضغطية العالية.أبواب المباني ونوافذ النقل، الرفوف، الخزانات الكهربائية، حواجز الطرق السريعة، بناء الهيكل الصلب، الحاويات، الصلب الصقيع والسقالات، بناء السفن القائمة على دعامة شمسية، الجسور، أبراج النقل، أعمدة الصلب،جسر الكابلات، الآلات الزراعية، الأثاث، التخزين، السكك الحديدية، الصلب القاع، الدفيئة الخضراء، دعم خطوط الأنابيب، البناء البلدي ومجالات أخرى.
الثانيI.تكوين المعدات لخط إنتاج الصلب الرقيق الحائط المصنوع من الصلب 100 م/دقيقة
الملفوفة: يحتوي الملفوفة ذات المخروط الواحد على هيكل من التوسع المزدوج والقوالب المرتفعة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.
مُستقيم ومُساوٍ: يُستخدم المُستقيم بشكل رئيسي لإدخال رأس الفولاذ الجديد في المُستقيم بعد أن تجلب وحدة إزالة المُستقيم المُساوٍ إلى مكان العمل.يتم استخدام المستوى الرئيسي لتسطيح رأس ومتابعة من الفولاذ شريط وإعداد للخطوة التالية القطع واللحام، لضمان أن الشريط الفولاذ مقابل مسطحة ومستقيمة في لحام القطع.
القطع التلقائي واللحام: يستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل ، ومواءمة ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي ، وحاملهما معا.

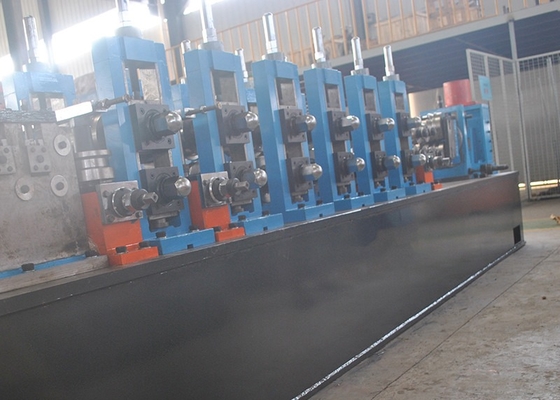

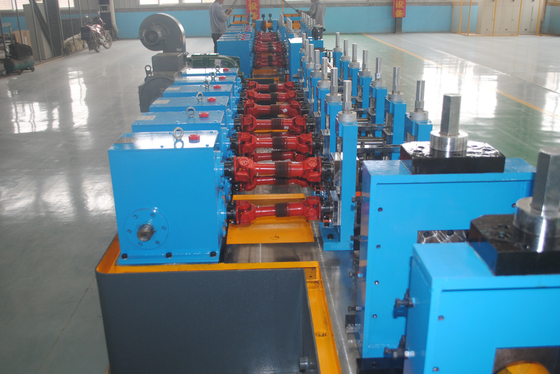

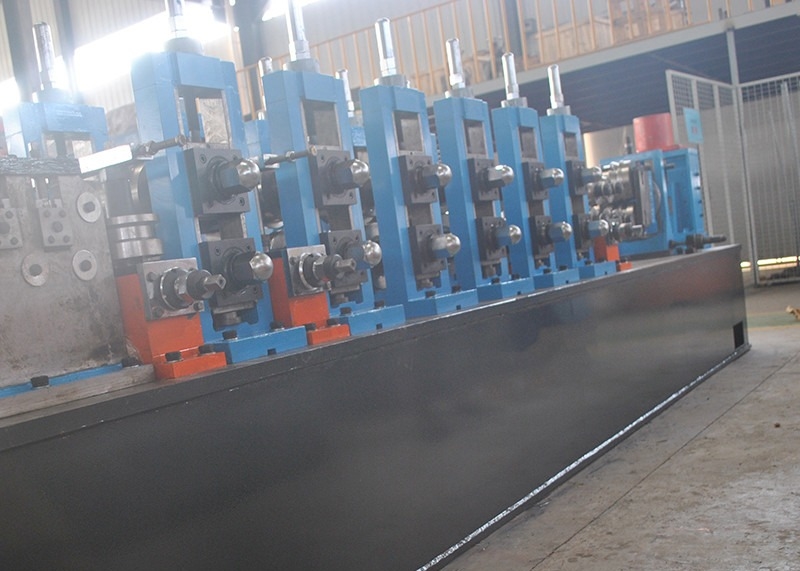

جزء التشكيل والحجم: هذا تشكيل الشريط الصلب إلى مستدير / مربع / Rec.
المنشار البارد: يستخدم لقطع المواد من خط إنتاج الصلب المتواصل غير المتوقف. طريقة القطع هي القطع الهيدروليكي.يتم تجهيز الخدمة عالية الطاقة مع خفض دقة عالية وتسليم الدرج والعجلات المستوردة. دقة القطع (مسافة الثقب) هو ± 5mm. تثبيت مستوردة عالية الدقة خطية دليل السكك الحديدية والغطاء الوقائي
IV. تكوين المعدات
| لا، لا، لا | الاسم |
| 1 | مُكشّف |
| 2 | مُستقيم ومُستوي |
| 3 | القطع الآلي واللحام |
| 4 | الاكومولاتور |
| 5 | التشكيل والحجم |
| 6 | المنشار البارد |
| 7 | جدول التدفق |
| 8 | إغلاق وإغلاق تلقائي |

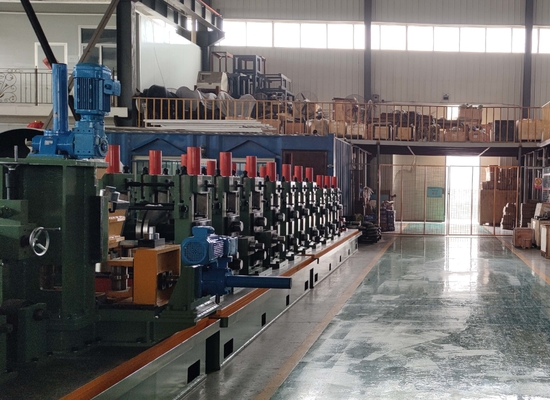

IV.مظهر المصنع
