| مكان المنشأ: | شيجياتشوانغ الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE,ISO9001, BV |
| رقم الموديل: | HG219 |
| السمة | القيمة |
|---|---|
| اسم المصنع | خط إنتاج أنابيب الصلب سهل التعديل بالحجم بحد أقصى 219 مم 50 م/دقيقة |
| الضمان | 12 شهرًا |
| القدرة الإنتاجية | 1000-2000 كجم/ساعة |
| نوع الفك | هيدروليكي |
| الدفع | عن طريق التحويل البنكي |
| عملية الإنتاج | التشكيل، اللحام، التحجيم، التقويم، القطع |
| سرعة العمل | 40 م/دقيقة |
| اللون | حسب متطلبات العميل |
| نطاق سمك الأنبوب | 1.0-6.0 مم |
| التطبيق | أنابيب الصلب المقطعية، الملف الشخصي الفولاذي |
| بيئة التشغيل | في ورشة العمل |
| الجهد | تخصيص |
| طول الإنتاج | 3-12 م |

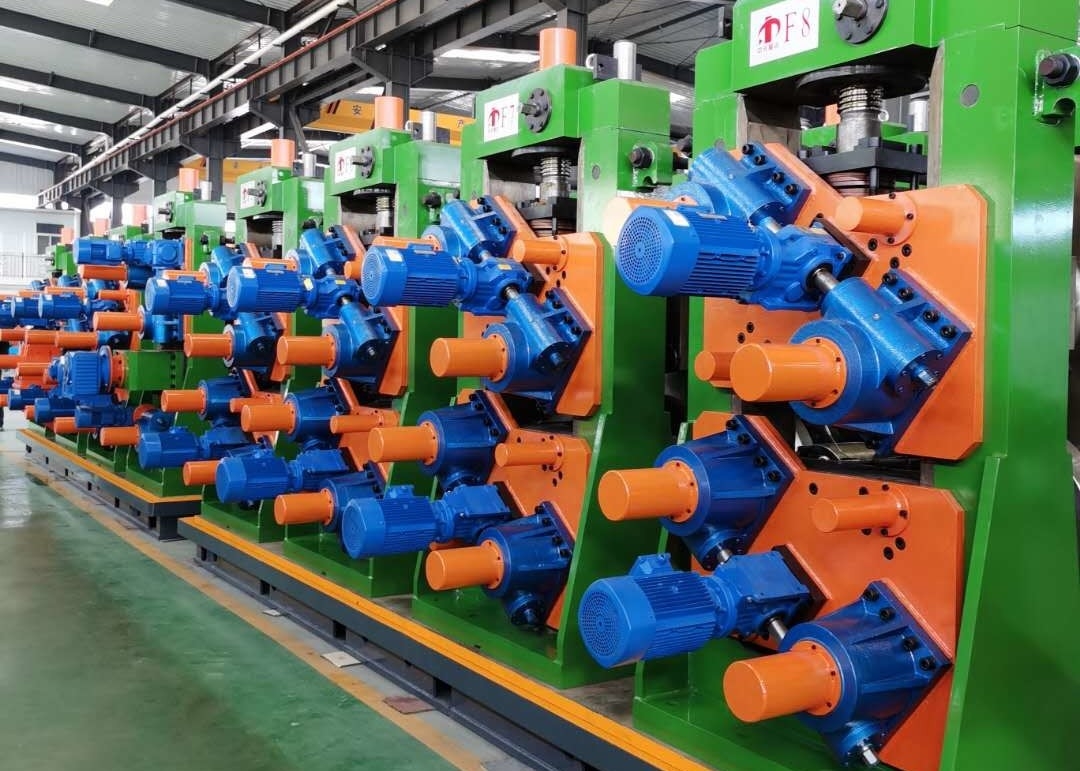

تم تصميم خط إنتاج أنابيب الصلب هذا لإنتاج الأنابيب المستديرة (Diaφ76-219mm، السماكة 3-9mm). من خلال اعتماد تصميم تمرير اللف، يمكن لخط الإنتاج تصنيع أنابيب الصلب الملحومة بجودة تصنيع جيدة وتجميع عالي الدقة.
| المعيار | يتوافق مع معيار YB189-64 |
| المادة | الفولاذ منخفض الكربون والفولاذ الإنشائي منخفض السبائك |
| الخصائص الميكانيكية | σb≤520Mpa, σs≤340MPa |
| عرض الشريط | 230～690 مم |
| سمك الشريط | 1.0～6.0 مم |
| القطر الداخلي للملفات | φ508～φ610 مم |
| القطر الخارجي للملفات | φ1000～φ2000 مم |
| وزن الملف | ≤12T |
| قطر الأنبوب الدائري | φ76～φ219 مم |
| سمك الأنبوب | 1.0-6.0 مم |
| طول الأنبوب النهائي | 8-12 م |
| دقة طول القطع | ±1.5 مم |
| سرعة التشكيل | 20-50 م/دقيقة |
| الفئة | المواصفات |
|---|---|
| الطاقة | تقريبًا. 600 كيلو واط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل |
| مياه التبريد المتداولة | التدفق: 20 طن/ساعة～30 طن/ساعة حجم المسبح: 30 م³ |
| الهواء المضغوط | التدفق: 5 م³/دقيقة الضغط: 5～11 كجم/سم² |
عرض 6 أمتار، وطول 70 مترًا، وارتفاع 5 أمتار على الأقل من قضبان السقف إلى الأرض.
