| مكان المنشأ: | شيجياتشوانغ الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE,ISO9001, BV |
| رقم الموديل: | HG219 |
| اسم الإنتاج: | الشرق لضبط الحجم ماكس 219mm 120mM / دقيقة الصلب أنبوب طحن آلة | التطبيق: | الغاز الطبيعي، أنابيب الصرف الصحي، 3 NB إنتاج الأنابيب |
|---|---|---|---|
| الجهد: | 380 فولت | قطر الأنابيب: | 76mm-219mm |
| سمك: | 1.0-6ملم | السرعة: | 50m/min |

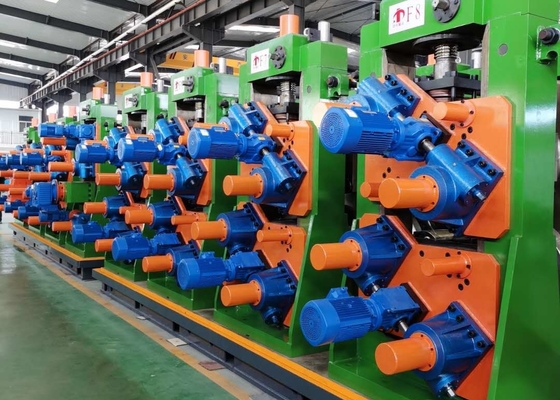

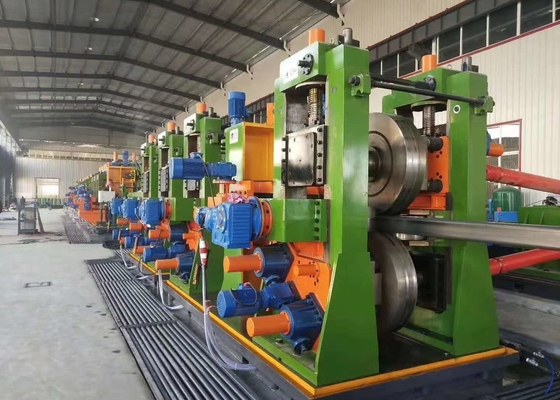

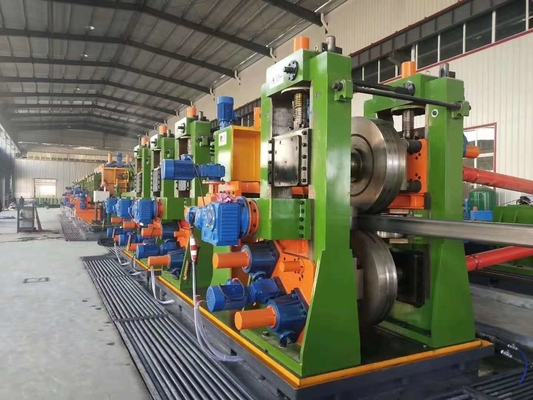

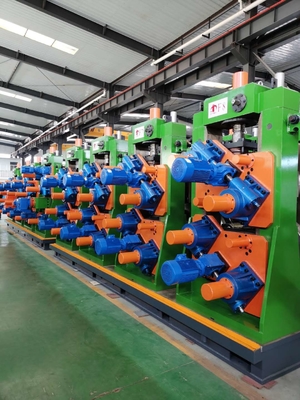

سهلة للتعديل الحجم ماكس 219mm 50M / دقيقة خط إنتاج أنابيب الفولاذمصممة لإنتاج أنابيب مستديرة (Diaφ76-219mm ، سمك 3-9mm).يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
مواصفات المواد
| تتوافق مع معيار YB189-64 | |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤340MPa |
| عرض الشريط | 230 ∼ 690 ملم |
| سمك الشريط | 10.06.0ملم |
| هوية الملفات | φ508 φ610mm |
| زائدة من الملفات | φ1000?? φ2000ملم |
| وزن الملف | ≤12T |
سهلة للتعديل الحجم ماكس 219mm 50M / Min خط إنتاج أنابيب الصلب المواصفات
| قطر الأنابيب المستديرة | φ76 φ219mm |
| سمك الأنابيب | 1.0-6.0ملم |
| الطول النهائي للأنابيب | 8-12 متر |
| دقة طول القطع | ± 1.5 ملم |
| سرعة التشكيل | 20-50m/min |
سهلة للتعديل الحجم ماكس 219mm 50M / Min خط إنتاج أنابيب الصلب الطاقة والمياه والهواء
| القوة | حجم الطاقة للخط | حوالي 600 كيلوواط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل | |
| مياه التبريد | التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر مكعب | |
| الهواء المضغوط | التدفق | 5m3/min |
| الضغط | 511 كجم/ سم2 |
سهلة للتعديل الحجم ماكس 219mm 50M / Min خط إنتاج أنابيب الصلب مطلوب ورشة عمل:
| عرض 6 أمتار، طول 70 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض. |
● دليل التعليمات (يتم توفيره قبل شهر من موعد التسليم)
● شهادة التفتيش (تقدم في وقت التسليم)
● طلب التحميل (يتم توفيره في وقت التسليم)
● رسم التصميم (يتم تقديمه قبل شهر من موعد التسليم)
● رسم قاعدة الأرض (يتم تقديمها قبل شهر من موعد التسليم)
●مخطط مبدأ الكهرباء
● رسم التجميع العام لكل وحدة في الخط
●مخطط جزء من الأجزاء الضعيفة
