| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | TengTian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG219 |

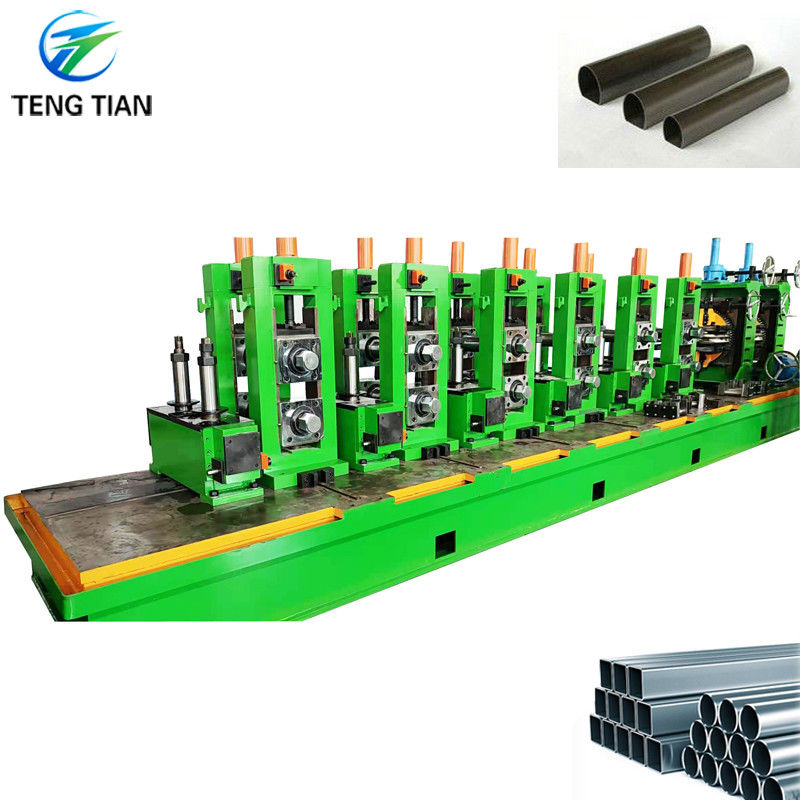

قطع المنشار البارد حفظ الطاقة الماكينة لصنع أنابيب الفولاذ المغلفة
I. مقدمة
بالنسبة للوضع الذي تقوم به جميع البلدان في بناء البنية التحتية ، فإن آلة صنع الأنابيب الفولاذية لها العديد من الاستخدامات. يتم استخدام المنتج النهائي في مختلف المجالات مثل مواد البناء ،الديكور، والطاقة الجديدة، وما إلى ذلك، وهو واحد من ضرورة GI الصلب أنبوب صنع آلة لأجهزة الأنابيب المستديرة لمنتجات الصلب.مناسبة للشركات الجديدة في صناعة الصلب
الثاني.مواصفات المنتج المشتركة
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
الثانيتكوين المعدات
الملفوفة: يحتوي الملفوفة ذات المخروط الواحد على هيكل من التوسع المزدوج والقوالب المرتفعة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.
مُستقيم ومُساوٍ: يُستخدم المُستقيم بشكل رئيسي لإدخال رأس الفولاذ الجديد في المُستقيم بعد أن تجلب وحدة إزالة المُستقيم المُساوٍ إلى مكان العمل.يتم استخدام المستوى الرئيسي لتسطيح رأس ومتابعة من الفولاذ شريط وإعداد للخطوة التالية القطع واللحام، لضمان أن الشريط الفولاذ مقابل مسطح ومستقيم في لحام القطع.
القطع التلقائي واللحام: يستخدم لقطع الجزء غير المنتظم من رأس الشريط وذيل الشريط ، ومواءمة ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي ، وحاملهما معا.
جهاز التغذية وآلة الختان: يقوم جهاز التغذية بإرسال الشريط الصلب إلى موقع آلة الختان، وآلة الختان تقوم بضرب الشريط الصلب، ثم يرسله إلى الجزء المصمم.يتم تجهيز كل حجم مع مجموعة من القوالب الخنق، آلة الخزعة يمكن تغيير القوالب تلقائيًا.
جزء التشكيل والحجم: هذا الجزء الدوار الذي يشكل شريط الصلب إلى أنبوب مربع مستدير. يمكن ضبط الحجم بواسطة محرك الخدمة.
آلة القطع: تستخدم لقطع المواد من إنتاج الأنابيب والأنابيب المستمرة دون توقف. طريقة القطع هي المنشار البارد.يتم تجهيز الخدمة عالية الطاقة مع خفض دقة عالية وتسليم الدرج والعجلات المستوردة. دقة القطع (مسافة الثقب) هو ± 1mm. تثبيت مستوردة عالية الدقة خطية دليل السكك الحديدية والغطاء الوقائي
IV. تكوين المعدات
| لا، لا، لا | الاسم |
| 1 | المكشوف |
| 2 | مُستقيم ومُستوي |
| 3 | القطع الآلي واللحام |
| 4 | الاكومولاتور |
| 5 | قطعة تشكيل الدوال وتحديد الحجم |
| 6 | المنشار البارد |
| 7 | جدول التدفق |
| 8 | التعبئة التلقائية والتعبئة على لوحات |
IV.مظهر المصنع
1) سنرسل المهندس لتركيب وتدريب العمال الخاص بك كيفية تشغيل هذه الآلة بطريقة صحيحة.
2فريق الضمان
ضمان الجودة لمدة سنة واحدة، إصلاح ضمان الحياة. خلال فترة ضمان الجودة، باستثناء الفشل الناجم عن الخطأ البشري، سيتم توفير قطع الغيار مجانا.بعد فترة ضمان الجودة، تفرض فقط تكلفة قطع الغيار.
3نحن نقدم خدمة ما قبل البيع وبعد البيع.
خدمة ما قبل البيع: تصميم ورشة العمل، وتصميم إنتاج الإنتاج
خدمة ما بعد البيع: التثبيت والتدريب، والمهندس المهرة للعمل.
4ويمكننا أيضاً إرسال المهندس للعمل من أجلك لمدة أشهر أو عام واحد. سيساعدك المهندس على تحسين الإنتاج وتقليل النفايات وتقليل التكلفة.
5نحن نقدم خدمة ما قبل البيع- التصميم للمشروع بأكمله لصناعة أنابيب الفولاذ المقاوم للصدأ / تصنيع أنابيب الفولاذ الكربوني.
6سوف نكون مسؤولين عن التحميل والشحن
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع أو تجارية؟
ج1: نحن مصنعون، أكثر من 20 عاما من الخبرة.
س2: ما هو الحجم الأقصى من الأنابيب التي أنت حتى تنتجها؟
A2: الحد الأقصى φ630mm
س3:هل يمكنني زيارة خط آلة العميل الخاص بك؟
ج3: نعم، ولكنني بحاجة للحصول على موافقة من زبوني أولا.
س4: ما هي مزايا الجهاز الخاص بك؟
A4: تحتوي على نظام التغيير السريع
س5:كيف يمكنني الحصول على الاقتباس؟
ج5: يرجى إرسال متطلباتكم من حجم الأنابيب، السماكة لنا.
