مطحنة الأنابيب الملحومة عالية التردد
>

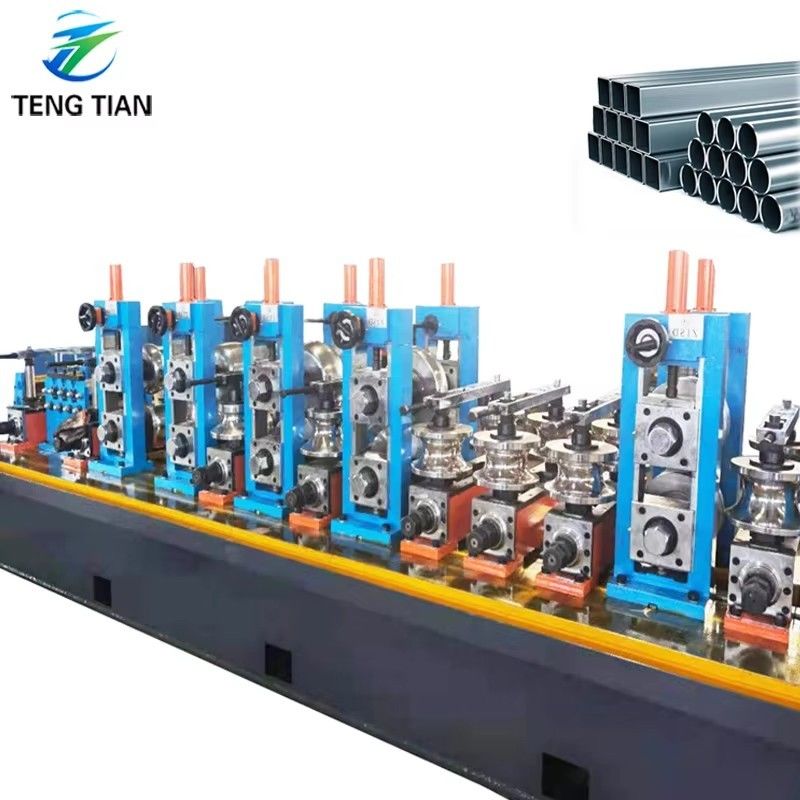

طاحونة أنابيب الفولاذ الكربوني ذات التردد العالي الصناعية بالكامل 70x70-150x150mm

طاحونة أنابيب الفولاذ الكربوني ذات التردد العالي الصناعية بالكامل 70x70-150x150mm

تفاصيل المنتج:
مكان المنشأ: خبى
اسم العلامة التجارية: Tengtian
إصدار الشهادات: CE, ISO9001, BV
رقم الموديل: HG63
معلومات تفاصيل
مكان المنشأ:
خبى
اسم العلامة التجارية:
Tengtian
إصدار الشهادات:
CE, ISO9001, BV
رقم الموديل:
HG63
اسم المنتج:
طاحونة أنابيب الصلب الكربونية العالي التلقائي التلقائي بالكامل
قوة الشد للمواد الخام:
σb≤520 Mpa
نطاق حجم الأنابيب:
70x70-150x150mm
سماكة:
2.0-10.0 مم
الأعلى. سرعة الإنتاج:
20~50 م/دقيقة
نظام التحكم:
PLC
طول القطع الثابت:
6-15 م
ضمان:
سنة واحدة
نوع اللحام:
لحام عالي التردد
الكلمات الرئيسية:
مطحنة أنابيب فولاذية كربونية عالية التردد
إبراز:

High Light

إبراز:

مصنع أنابيب فولاذية مربعة

,

مصنع أنابيب وأنابيب أوتوماتيكي بالكامل

,

مصنع دلفنة الأنابيب الملحومة بتردد عالٍ

معلومات التداول
الحد الأدنى لكمية:
1 مجموعة
الأسعار:
$100000 to $1 million
تفاصيل التغليف:
تصدير التعبئة للماء وصالحة للإبحار.
وقت التسليم:
60 يوم عمل
شروط الدفع:
L/C ، T/T.
القدرة على العرض:
50 مجموعة / سنة
وصف المنتج
مصنع أنابيب فولاذية كربونية ملحومة بتردد عالٍ أوتوماتيكي بالكامل
المواصفات الرئيسية
قوة شد المادة الخام σb≤520 ميجا باسكال
نطاق حجم الأنبوب 70x70-150x150 ملم
السماكة 2.0-10.0 ملم
الحد الأقصى لسرعة الإنتاج 20~50 م/دقيقة
نظام التحكم PLC
طول القطع الثابت 6-15 م
الضمان سنة واحدة
نوع اللحام لحام عالي التردد
High Frequency Welded Carbon Steel Pipe Mill
نظرة عامة على المنتج
ينتج خط إنتاج الأنابيب الملحومة عالية التردد HG254 أنابيب مربعة (70x70-150x150 ملم) وأنابيب دائرية (φ89-φ190 ملم) بسماكة تتراوح من 2.0-10.0 ملم. يشتمل خط الإنتاج المؤتمت بالكامل هذا على تقنية متقدمة من مصادر محلية ودولية، ويتميز بالتحكم عن طريق الكمبيوتر/الكمبيوتر للتشغيل والصيانة المريحة.
المواصفات الفنية
  • المادة الخام: شريط فولاذي ملفوف على الساخن أو على البارد (يلبي GB700-88، GB1591-88)
  • خصائص المادة: δs نقطة الخضوع ≤345 ميجا باسكال، δb قوة الشد ≤610 ميجا باسكال
  • عرض الشريط الفولاذي: 280-600 ملم (±0.2 ملم)
  • أبعاد لفائف الفولاذ: القطر الداخلي Φ508 ملم~Φ760 ملم، القطر الخارجي Φ1200-Φ2000 ملم
  • الحد الأقصى لوزن اللفائف: 15000 كجم
Steel coil specifications
عملية الإنتاج
المادة الخام (الشريط) → فتاحة اللفائف → القطع واللحام → التغذية → تخزين المواد → التسوية السلبية → تشكيل الدرفلة → اللحام عالي التردد → إزالة نتوء اللحام → التبريد → التحجيم → التقويم الخشن → قطع الطول → التجميع
دقة المنتج
تفاوت القطر الخارجي للأنبوب: ±0.1 ملم
المعدات الرئيسية
سيارة التحميل: لنقل لفائف الفولاذ (Φ1200-2000 ملم) إلى فتاحة اللفائف
فتاحة اللفائف الهيدروليكية: تتعامل مع لفائف تصل إلى 15 طن مع التمدد الهيدروليكي
آلة الرأس المستقيم: توجه الشريط الفولاذي إلى المسوي
آلة التسوية بالقرص: تسوي رأس/نهاية الشريط (محرك 15 كيلو واط)
قص/لحام شبه أوتوماتيكي: للإنتاج المستمر (القطع الهيدروليكي)
مراكم أفقي: يخزن 500-1000 متر من الشريط للتشغيل المستمر
Pipe production process
تشكيل وطاحونة التحجيم
  • تشكيل خشن مع حوامل أفقية ورأسية
  • عملية التشكيل المكررة
  • طاولة عمل اللحام مع بكرات التوجيه والتلميع
  • طاولة تبريد المياه
  • آلة التحجيم مع الحوامل العالمية
لحام عالي التردد 600 كيلو واط
لحام HF صلب 600 كيلو واط 1 وحدة
خزانة تقويم المفاتيح 1
خزانة إخراج العاكس 1
وحدة التحكم (مع PLC) 1
مبرد الماء والماء 1
HF welder components Pipe mill equipment Pipe production line Finished pipe products
الأسئلة الشائعة
هل أنت مصنع أم شركة تجارية؟
نحن مصنع يتمتع بخبرة تزيد عن 20 عامًا.
ما هو الحد الأقصى لحجم الأنبوب الذي قمت بإنتاجه على الإطلاق؟
الحد الأقصى φ630 ملم.
هل يمكنني زيارة خط آلة العميل الخاص بك؟
نعم، ولكننا نحتاج إلى الحصول على موافقة من عملائنا أولاً.
ما هي مزايا جهازك؟
تشغيل أوتوماتيكي بالكامل، قدرة تشكيل مربعة مباشرة، بكرات مشتركة، ونظام تغيير سريع.
كيف يمكنني الحصول على عرض الأسعار؟
يرجى إرسال متطلبات حجم الأنبوب والسماكة إلينا.
