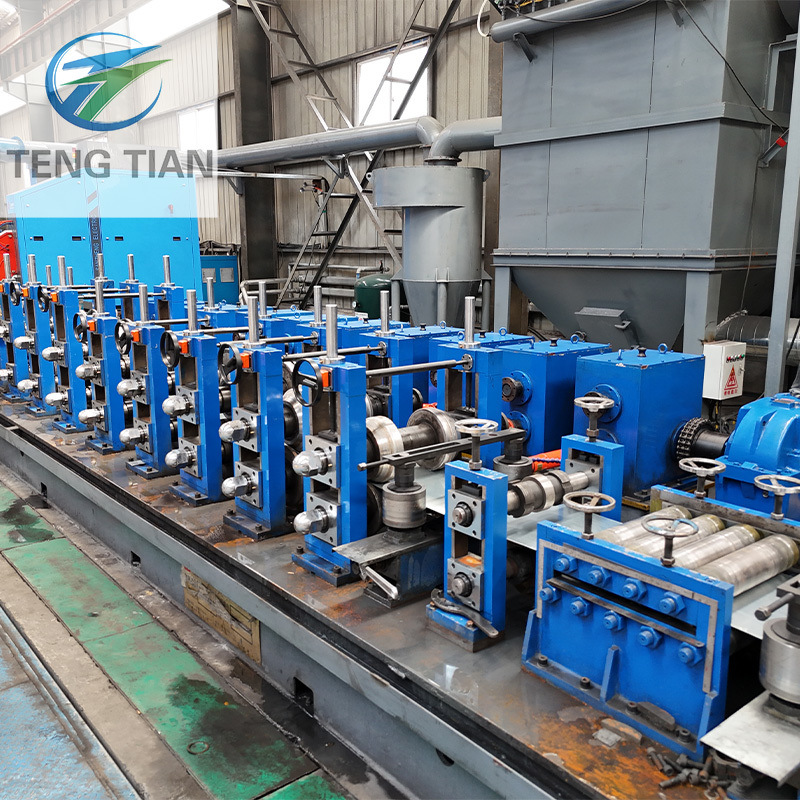

مطحنة الأنابيب الملحومة ذات التردد العالي بقطر 76-203 مم وسمك 1.5-8 مم

إن خط إنتاج الأنابيب الملحومة ذات التردد العالي والدقة العالية HG 165.2x9(7") مصمم لإنتاج الأنابيب الهيكلية. إنه ينتج الأنابيب المستديرة من 76-203mm بسمك 1.5-8.0mm والأنابيب المربعة من 60x60-160x160mm بسمك 1.5-8.0mm.

يشتمل خط الإنتاج هذا على عناصر تصميم مبتكرة من المعدات المحلية والدولية، ويتميز بالتحكم الكامل بالكمبيوتر أو الكمبيوتر مع التكنولوجيا المتقدمة للتشغيل والصيانة المريحة. إنها تلبي المعايير الدولية منذ أوائل التسعينيات وتمثل التكنولوجيا الرائدة محليًا.

• Uncoiler ← الرأس المستقيم ← القص واللحام ← المركم ← التشكيل
• ماكينة لحام HF ← قاطعة الخرز ← التبريد ← التحجيم ← رأس تركيا ← المنشار
• طاولة نفاد ← آلة الاستقامة (اختيارية) ← واجهة النهاية ← التعبئة ← التخزين

• قطر الملف الخارجي: Φ1200-2000mm (يتطلب تأكيد المشتري)
• عرض الشريط: 240-640 ملم
• الحد الأقصى لوزن الشريط: 10 طن
• السرعة: 5 م/دقيقة
• نوع الرفع: هيدروليك
• ضغط العمل: 10 ميجا باسكال

• الهيكل: وحدة تفكيك هيدروليكية واحدة
• قطر الملف الخارجي: Φ1200-2000mm
• القطر الداخلي للملف: Φ508mm
• عرض الشريط: 240-640 ملم
• سمك الشريط: 1.5-8.0 ملم
• الحد الأقصى لوزن الشريط: 10.0 طن
• محرك الدفع: 4 كيلو وات، 380 فولت
• سرعة دوران الشياق: Nmin=1r/min

تستخدم لقيادة الشريط الفولاذي إلى جهاز التسوية بسلاسة. يتكون من ذراع الضغط ورأس المجرفة في تكوين من النوع القنطري مع إمكانية فك اللف لأعلى ولأسفل.

• محرك التسوية: 15 كيلو وات
• قطر لفة القرص: Φ210x900mm (مادة 40Cr)
• قطر لفة التسوية: Φ160x900mm (مادة 40Cr)
• عرض التسوية: 240-640 ملم
• قرصة/سمك التسوية: 1.5-8.0 مللي متر
• السرعة: 0-11 م/دقيقة

• سمك الشريط الفولاذي: 1.5-8.0 ملم
• عرض الشريط الفولاذي: 240-640 ملم
• قوة قطاع الفولاذ: δs ≥345Mpa، δb ≥610Mpa
• نوع القطع: هيدروليكي
• نوع الضغط: هيدروليكي
• نوع اللحام: حركة آلية
• ضغط العمل الهيدروليكي: 10Mpa
• مادة الشفرة: H13

• القطر: 10000 مم
• سمك لفائف الصلب: 1.5-8.0 ملم
• عرض الشريط: 240-640 ملم
• أقصى سرعة للحمل: 100-180 م/دقيقة
• قوة محرك التغذية: تيار مستمر 90 كيلو وات
• قوة محرك جسم المجمع: AC 15KW×16
• طول التخزين: 500-1000 م

• النوع التقليدي: الانحناء W
• نوع محرك مجموعة المخفض: تروس حلزونية (كربنة)
• نظام U-Joint للتغيير السريع مع أعمدة احتياطية
• دليل جانبي للدخول ونظام لفة القرص
• التشكيل الخشن: 4 منصات رئيسية، 4 منصات جانبية
• تشكيل محسن: 3 مدرجات رئيسية و3 مدرجات جانبية
• قوة محرك القيادة: 160 كيلو واط

• مادة الأنابيب: SRT355، SGT355 (STK490، SGH490، POSMAC)
• نطاق الأنابيب المستديرة: 76-203 ملم
• نطاق الأنابيب المربعة: 75x75-150x150mm
• أقصى سرعة للخط: 60 م/دقيقة
• طول قطع الأنبوب: 4000～15000mm
• دقة القطع: ±2 مم
• كمية النتوءات: الحد الأقصى 0.2 مم

• الطول الإجمالي: تقريبًا. 25 مترا
• مسافة اللفة: 600 مم
• القيادة: محرك تيار متردد (3EA) مع التحكم في السلسلة والسرعة بواسطة العاكس
• يتضمن نظام فرز للأنابيب الجيدة والسيئة
• لوح الفحص: 4 صفوف × الطول 2 م + جيب 4 صفوف × العرض 1.2 م
• جيب الأنابيب السيئة: 6 صفوف × عرض 1.5 متر

• تصحيح الأنابيب: الحد الأقصى للإنتاجية <355mpa
• نطاق القطر: Φ76-Φ203mm
• مسافة اللفة: 650 مم
• قطر الحلق: 250 ملم
• الطول: 380 ملم
• زاوية الدوران: 37.183-43.426 درجة
• سرعة التصحيح: 20-60 م/دقيقة
• المحرك: 55 كيلو واط × مجموعتين

معدات خاصة لطحن وشطب الوجه النهائي للأنابيب الفولاذية، تتميز بمحرك ميكانيكي ومؤازر مع تحكم كهربائي للتشغيل التلقائي. يسمح تصميم المحطة المزدوجة بمعالجة أنبوبين فولاذيين في وقت واحد.
