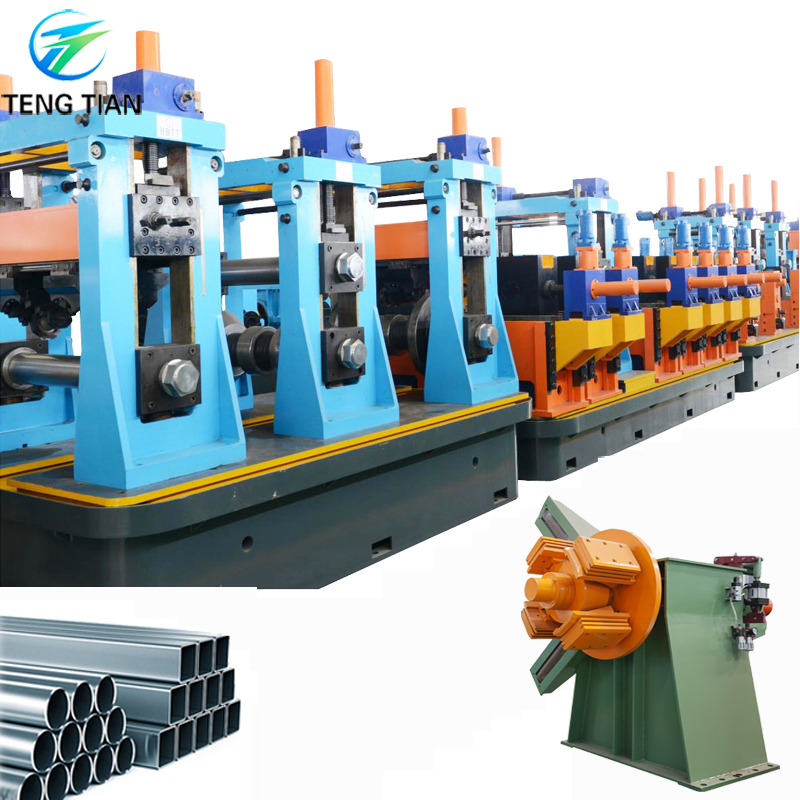

مطحنة الأنبوب المربعة المصنوعة من الفولاذ الكربوني الملحومة ذات التردد العالي 30 م / دقيقة

خط إنتاج أنابيب اللحام عالية التردد HG50

تم تصميم ماكينة تصنيع الأنابيب المربعة 150 كيلو واط عالية التردد 30 متر/دقيقة لإنتاج أنابيب ملحومة من الأنابيب المستديرة 25 مم - 50 مم، بسمك 0.4-1.5 مم، وأنابيب مربعة: 20*20 مم - 40*40 مم 0.4-1.5 مم. والأنابيب المشوهة ذات الحجم المقابل. باستخدام تصميم تمرير الأسطوانة، يمكن لخط الإنتاج تصنيع أنابيب فولاذية ملحومة بجودة تصنيع جيدة وتجميع عالي الدقة.

وفقًا للإرشادات التصميمية لتحسين خصائص التشغيل والبيئة وخصائص السلامة والإنتاج، وتقليل تكلفة الأسطوانة لضمان الكفاءة العالية، يعتمد خط إنتاج HG50 أسلوب تصميم الفتحة ذات نصف القطر المزدوج.

• المعلمات والمواصفات الرئيسية:
• المادة المواصفات:

(1) يتوافق مع معيار YB189-64

(2) المادة: فولاذ منخفض الكربون وفولاذ إنشائي منخفض السبائك

(3) الخصائص الميكانيكية: σ_ب≤520Mpa,σ_س≤365MPa

(4) عرض الشريط: 100-160 مم

(5) سمك الشريط: 0.4-1.5 مم

(6) القطر الداخلي للملفات: φ480～φ520 مم

القطر الخارجي للملفات: φ1000～φ1800 مم

وزن الملف: ≤1.5T

(二) مواصفات الأنابيب الملحومة:

• الأنابيب المستديرة: 25 مم - 50 مم 0.4-1.5 مم
• الأنابيب المربعة: 20*210 مم - 40*40 مم 0.4-1.5 مم

(2) طول القطع الثابت: 4-12 م

(3) دقة قطع الأنابيب: 0-3 مم

• سرعة التشكيل: 30-100 م/دقيقة

• عملية خط الإنتاج

تحميل الملف → فك الملف → القطع واللحام → مجمع حلزوني أفقي → التشكيل، لحام HF، إزالة الحواف، التبريد، التحجيم، التقويم → منشار القطع البارد STD → النقل → التعبئة → التخزين

مقدمة موجزة عن مطحنة الأنابيب عالية الدقة ERW

يستخدم خط إنتاج الأنابيب الملحومة ذات الدرزة المستقيمة عالية الدقة من سلسلة HG لإنتاج الأنابيب الفولاذية الملحومة بقطر 7 مم - 508 مم وسمك جدار 0.4 مم - 20 مم. يمكنها أيضًا إنتاج أنابيب ذات أشكال خاصة، مثل الأنابيب المربعة والأنابيب المستطيلة والأنابيب البيضاوية، وما إلى ذلك ضمن نطاق معالجة الأنابيب الدائرية. خط إنتاج أنابيب ERW هو منتج ذو خصائص فنية متقدمة. تعتمد هذه الوحدة نظام التشكيل FFX و FF الأكثر تقدمًا في العالم، وتختار برنامج تصميم التشكيل بالدرفلة الألماني COPRA كوسيلة والتحقق النهائي من دليل التصميم. لقد شكلت الوحدة مزايا السطح الفولاذي المستقر وعالي الجودة وسهولة تغيير المواصفات والتكنولوجيا المتقدمة والمعدات الموثوقة وعملية الإنتاج المثالية.

طراز آخر لمطحنة أنابيب ERW

1.) سنرسل المهندس للتركيب وتدريب عمالك على كيفية تشغيل هذه الآلة بالطريقة الصحيحة.

2.) فريق الضمان

ضمان الجودة لمدة عام واحد، إصلاح مدى الحياة. خلال فترة ضمان الجودة، باستثناء الأعطال الناجمة عن خطأ بشري، سيتم توفير قطع الغيار مجانًا. بعد فترة ضمان الجودة، يتم فقط فرض تكلفة قطع الغيار.

3.) نحن نقدم خدمة ما قبل البيع وما بعد البيع.

خدمة ما قبل البيع: تصميم ورشة العمل، وتصميم إنتاج الإخراج

خدمة ما بعد البيع: التركيب والتدريب، والمهندس الماهر للعمل.

4.) يمكننا أيضًا إرسال المهندس للعمل من أجلك لعدة أشهر أو سنة واحدة. سيساعدك المهندس على تحسين الإنتاج وتقليل النفايات وتقليل التكلفة.

5.) نحن نقدم خدمة ما قبل البيع - تصميم للمشروع بأكمله لصنع أنابيب الفولاذ المقاوم للصدأ / صنع أنابيب الفولاذ الكربوني.

6.) سنكون مسؤولين عن التحميل والشحن

س1: هل أنت مصنع أم شركة تجارية؟
أ1: نحن مصنعون، لدينا خبرة تزيد عن 20 عامًا.

س2: ما هو الحد الأقصى لحجم الأنبوب الذي قمت بإنتاجه على الإطلاق؟
أ2: الحد الأقصى φ630 مم

س3: هل يمكنني زيارة خط آلة العميل الخاص بك؟
أ3: نعم، ولكنني أحتاج إلى الحصول على موافقة من عميلي أولاً.

س4: ما هي مزايا جهازك؟
أ4: تحتوي على أوتوماتيكية بالكامل، وتشكيل مباشر مربع، ومشاركة البكرات. نظام تغيير سريع

س5: كيف يمكنني الحصول على عرض الأسعار؟
أ5: يرجى إرسال متطلباتك لحجم الأنبوب والسمك إلينا.
