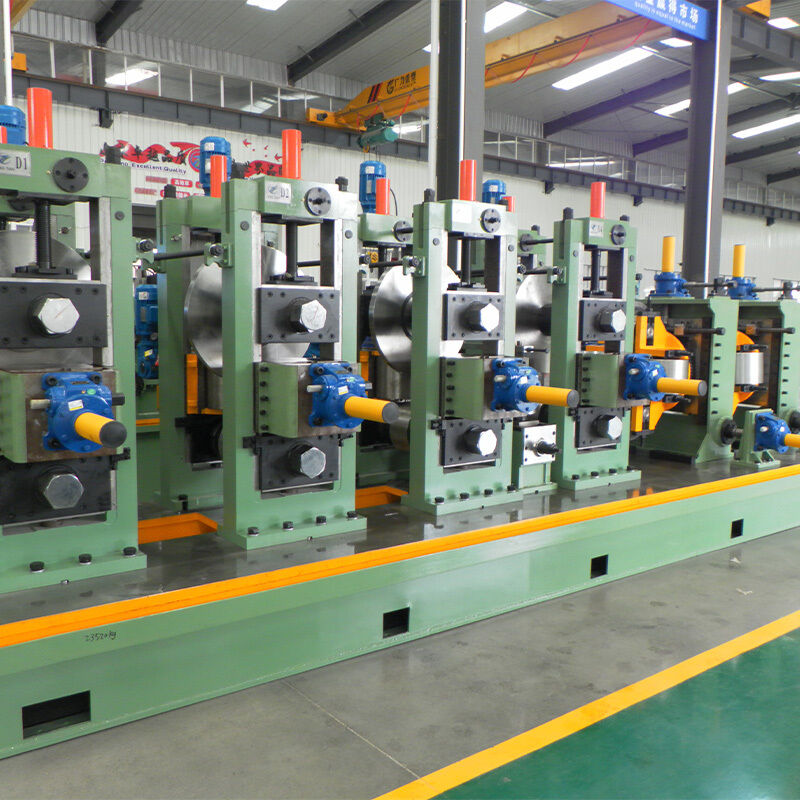

مطحنة الأنبوب المربعة الملحومة ذات التردد العالي 30 م / دقيقة

طاحونة أنابيب مربعة عالية التردد المقاومة 30m/min

مصنع الأنابيب المربعة الملحومة عالية التردد 150kw 30m / min مصمم لإنتاج أنابيب محمومة من أنابيب مستديرة 25mm-50mm ، سمك 0.4-1.5mm ، أنابيب مربعة: 20 * 20mm-40 * 40mm 0.4-1.5mm.والأنابيب المشوهة من الحجم المقابلاعتمادا على تصميم مرور لفة، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة عالية الجودة والتجميع بدقة عالية.

وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG50 يتبنى نمط فتحة نصف قطرها مزدوج.

• المعلمات والمواصفات الرئيسية:
• المواد المواصفات:

(1)مطابقة لمعيار YB189-64

(2)المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء

(3)الخصائص الميكانيكية: σ_ب≤520Mpa،σ_s≤365MPa

(4) عرض الشريط: 100-160 ملم

(5) سمك الشريط:0.4-1.5ملم

(6)قطر الداخلي للملفات:φ480φ520mm

القطر الخارجي للملفات:φ1000 φ1800mm

وزن الملف: ≤1.5T

(二) مواصفات الأنابيب المصفحة:

• الأنابيب المستديرة25mm-50mm 0.4-1.5mm
• أنابيب مربعة: 20*210mm-40*40mm 0.4-1.5mm

(2) طول القطع الثابت: 4-12m

(3) دقة قطع الأنابيب: 0-3mm

• سرعة التشكيل: 30-100m/min

• عملية خط الإنتاج

تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التجريف ، التبريد ، التحديد الحجم ، التسوية →STD المنشار القطع البارد →النقل →التعبئة →التخزين

مقدمة موجزة لمطحنة أنابيب ERW عالية الدقة

يستخدم خط إنتاج أنابيب HG لسلسلة HG عالية الدقة لإنتاج أنابيب الصلب الملحومة من 7mm-508mm في القطر و 0.4mm-20mm في سمك الجدار.يمكن أن تنتج أيضا أنابيب ذات شكل خاص، مثل الأنابيب المربعة ، الأنابيب المستطيلة ، الأنابيب البيضاء ، الخ في نطاق معالجة الأنابيب الدائرية. خط إنتاج أنابيب ERW هو منتج ذو خصائص تقنية متقدمة.هذه الوحدة تتبنى أكثر أنظمة تشكيل FFX و FF تقدماً في العالم، واختار البرنامج الألماني لتصميم التشكيلات المتحركة COPRA كوسيلة والتحقق النهائي من لفة دليل التصميم.من السهل تغيير المواصفاتتقنية متقدمة ومعدات موثوقة وعملية إنتاج مثالية
