| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | SS60 |
| الصفة | القيمة |
|---|---|
| قوة العائد من المواد الخام | σs≤235Mpa |
| قوة السحب للمواد الخام | σb≤500 Mpa |
| نطاق حجم الأنابيب | φ12-φ60mm |
| سمك | 0.4-1.8ملم |
| سرعة الإنتاج | 20-120m/min |
| طول قطع ثابت | 6-8 متر |
| الضمان | سنة واحدة |
| نوع اللحام | لحام التردد العالي |
تم تصميم خط إنتاج الأنابيب ذات التردد العالي هذا لتصنيع أنابيب الفولاذ الكربوني الملحومة الكهربائية بأقطار تتراوح من Φ12-Φ60mm وسمك الحائط من 0.4-1.8mm.المعدات تتميز بدقة عالية واستقرار ممتاز، مع المكونات الرئيسية التي تتم معالجتها من قبل مراكز معالجة CNC لضمان دقة الماكينة العالية وجودة المنتج.
يتميز بتوسيع مزدوج ومحركات مرفوعة مع نظام هوائي لتوسيع وتقليص وظائف الكبح.
| المواصفات | القيمة |
|---|---|
| OD من الملف | Φ1000-1800mm |
| هوية الملف | Φ460-520mm |
| سمك الشريط | 0.4-1.8ملم |
| عرض الشريط | 36-190 ملم |
| وزن الشريط الواحد | ماكس 2.5T |
| نوع التوسع | التوسع الهيدروليكي |
| توقف | القيادة النيوماتية |
تستخدم لقطع نهايات الشريط غير المنتظمة ولحام نهايات الملفات معًا لتغذية مستمرة.
| المواصفات | القيمة |
|---|---|
| عرض الشريط | 36-190 ملم |
| سمك اللحام | 0.4-1.8ملم |
| نوع القطع | المضخات |
| وضع التلحيم | أوتوماتيكي |
| الضغط الهيدروليكي | 8MPa |
| دورة العمل | أقصى 300 ثانية |
يضمن الإنتاج المستمر من خلال تخزين الصلب الشريط أثناء تغيير الملفات.
| المواصفات | القيمة |
|---|---|
| أسلوب العمل | تغيير الدائرة |
| السرعة المتحركة للمادة | Vmax = 240m/min |
| الميزة | المزيد من المواد، لا إضراب |
| شكل القضيب | منخفضة الطاقة |
| قطر الكمّيل | 4.0 م |
| قوة المحرك الكهربائي للضغط والحمل | 15 كيلوواط |
| المحرك الكهربائي لإطار الكاميرات | 22 كيلوواط |

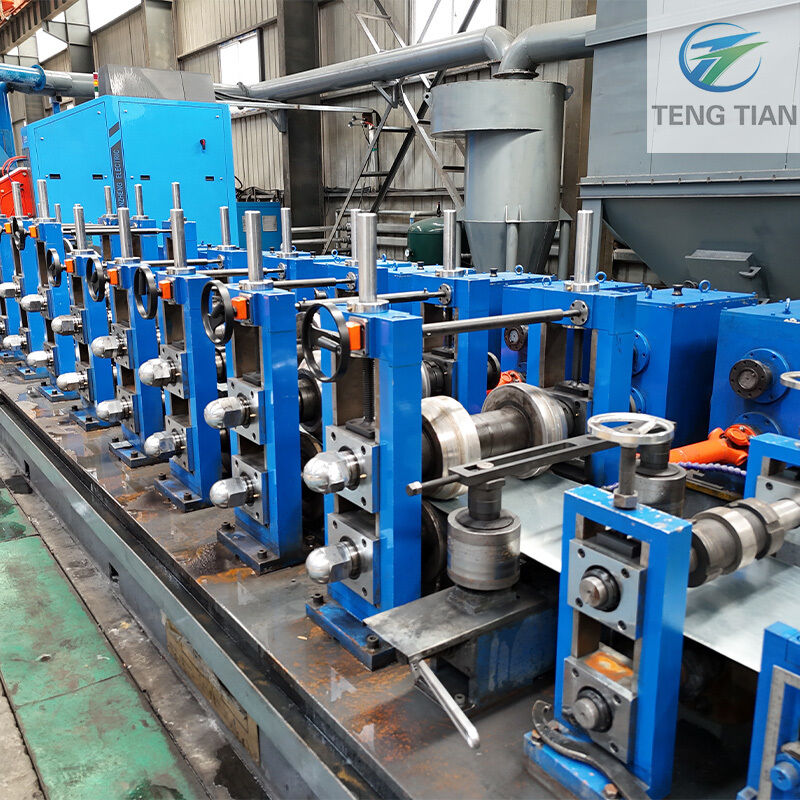

النظام الكامل لتشكيل، لحام، البوليسة، التسخين، وتحديد حجم الأنابيب إلى المواصفات النهائية.
| مكون | المواصفات |
|---|---|
| تشكيل الأنابيب OD | مستديرة: Φ12-60mm |
| تشكيل سمك جدار الأنابيب | 0.4-1.8ملم |
| سرعة التشكيل | 120 متر/دقيقة |
| عدد منصات التشكيل، أفقيًا | 8 |
| عدد منصات التشكيل، عمودياً | 9 |
| الوقوف على الدليل | 1 |
| الوقوف على اللوحة | 1 |
| مقاعد السكاكين | 1 |
| التلميع | 4 مجموعات |
| التسخين | 15M |
| عدد المقاعد الأفقية للقياس | 6 |
| عدد منصات القياس، عمودياً | 6 |
| رأس الأتراك | مجموعتان |
| مساحة العمود ومواد المقاعد الأفقية | Φ60mm، المادة 40Cr |
| مادة القاعدة العمودية | Φ35mm، المادة 40Cr |
| المحرك الرئيسي | 90kw + 45kw + 45kw |
| المواصفات | القيمة |
|---|---|
| نطاق طول القطع | 6-8 مترات |
| الحد الأقصى للسرعة الخطية | 120 متر/دقيقة |
| دقة قطع الطول | ± 1.5 ملم |
| محرك القيادة | إدارة الخدمة 15 كيلوواط |
| وضع القطع | الهيدروليكية |
| محرك محطة هيدروليكية | محرك التيار المتردد 11 كيلوواط |
النقل الأنابيب النهائية للتعبئة والتعبئة.
| المواصفات | القيمة |
|---|---|
| المحرك | 3كيلوواط |
| الطول | 18 متر |
المواد: Cr12moV
س1: هل أنت شركة تصنيع أو تجارية؟
ج1: نحن مصنعون، أكثر من 20 عاما من الخبرة.
س2: ما هو الحجم الأقصى من الأنابيب التي أنت حتى تنتجها؟
A2: الحد الأقصى φ630mm
س3:هل يمكنني زيارة خط آلة العميل الخاص بك؟
ج3: نعم، ولكنني بحاجة للحصول على موافقة من زبوني أولا.
س4: ما هي مزايا الجهاز الخاص بك؟
A4: تحتوي على نظام التغيير السريع
س5:كيف يمكنني الحصول على الاقتباس؟
ج5: يرجى إرسال متطلباتكم من حجم الأنابيب، السماكة لنا.
