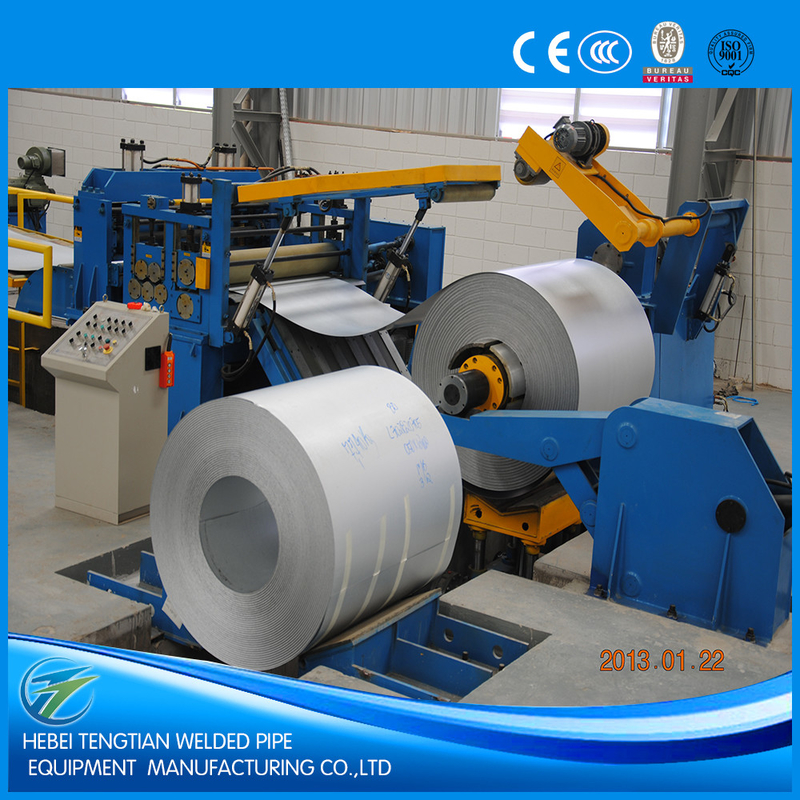

المجلفن الصلب ورقة المشقق القاطع آلة مع سكين دائري بليد تحكم بلك

عالية الدقة شبه التلقائي ورقة معدنية آلة الحز الصلب

وصف المعدات

خط الحز، الذي يسمى أيضا آلة الحز، هو مناسب لفك الملف المعدني في شريط، ويحزقه في شرائط أضيق من العرض المطلوب ويرتدها للبيع أو الإجراء التالي.

خط الحز يمكن تصنيفها في رقيقة الشريط الحز خط و سميكة الشريط الحز خط ل سمك الشريط أو النحاس الشريط الحز الخط، السيليكون الصلب، الفولاذ الصلب، الألومنيوم، الكربون الصلب قطاع الحز الخط، الخ للمواد المعالجة.

يتكون خط الحز من

1. تحميل سيارة لفائف

2. ونسوالر

3. جهاز فرد

4. قرصة لفة & مستوي & شيرر الهيدروليكية

5. حلقة حفرة

6. دليل جانبي

7. المشقق

8. منصة الانتقال و الخردة اللفاف

9. حلقة حفرة

10. محطة التوتر

11. ريسوالر

12. تفريغ سيارة لفائف

وهنا تأخذ على سبيل المثال خط رقيقة الشريط الحز المستخدمة ل أونكولينغ، الحز و ريسوال من الصلب المدرفلة على البارد الكربون الصلب، الساخنة قطاع الصلب المجلفن مع سمك مجموعة من 0.3-3.0mm وعرض نطاق 800-1250mm.

المعلمة التقنية الرئيسية

المواد: المدرفلة الباردة، المدرفلة على الساخن الكربون الصلب، الصلب المجلفن.

سمك المادة: 0.3-3.0mm

عرض المواد: 800-1250mm

ملف معرف: Φ508mm / Φ610mm

لفائف أود: ≤Φ2000mm

لفائف الوزن: 20 طن كحد أقصى

ضيقة عرض الشريط شق في: 25 ملليمتر (قطاع سمك≤1 ملليمتر)

عرض قطع الدقة: ± 0.05 ملليمتر (قطاع سمك≤1)، ± 0.1 ملليمتر (قطاع سمك> 1.5 ملليمتر)

الحز بور: 0.03minimum، 5٪ من سمك الرحلة

عدد من الحز: 25no. (thickness1mm)، 12no. (thickness2mm)، 7no. (سمك 3MM)

خط سرعة العمل: 150m / مين ماكس

مجموع الطاقة: Approx.210kw

آلة الحز الخط عادة ما تكون مخصصة وفقا لمتطلبات العملاء، طالما كنت توفير المعلمات والمتطلبات بالنسبة لنا، ثم قمنا بتصميم لك مناسبة معدات المعدات المخطط.

وفيما يلي جزء من النماذج التي صممها تنغتيان
