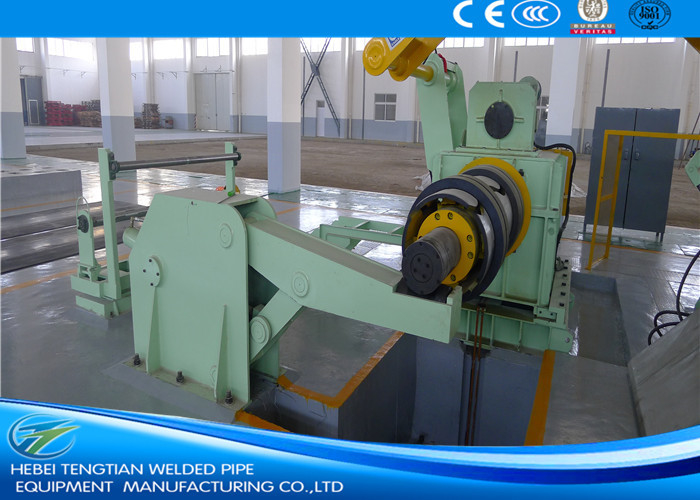

بلك تحكم المجلفن الصلب آلة الحز للتخصيص تصميم اللون الأخضر

ZJ- (0.6 ~ 5) × 1500mm كامل تلقائي عالية الدقة عالية السرعة لفائف الصلب آلة الحز

المقدمة:
قدرة المتوسطة سميكة لفائف الصلب خط الحز يستخدم أساسا لفائف الصلب من سمك 0.6 ~ 5 مم، 1 ~ 6 مم، 2-8mm أو 3 ~ 10MM. و لفائف الصلب مع العرض: 600 ~ 1600 مم، 800 ~ 1800mm أو 800 ~ 2000mm في لفائف الطفل أضيق. ويستخدم هذا المشقق الصلب على نطاق واسع لإثبات لفائف قطاع الصلب لمطحنة الدرفلة الباردة، ملحومة الأنابيب مطحنة، لفة تشكيل آلة، الخ.

مزايا وخصائص:
1. وزن لفائف الصلب سميكة المتوسطة عادة مع وزن يصل إلى حوالي 30 طن، في هذه الحالة، مزدوجة ونسويلر مغزل ضروري لتحميل ملفات ثقيلة جدا. ويمكن إجراء مزدوج ديسوالر مغزل إلى ثلاث خطوات على التوالي لثلاثة أنواع من المعايير الدولية لفائف القطر الداخلي Φ508mm، Φ610mm، Φ760mm. في نفس الوقت، يمكن مزدوجة ديسوالر مغزل جعلت لتكون المخاريط مزدوجة دون الخطوات التي يمكن أن تدعم و ديكويل مجموعة واسعة من لفائف إد مختلفة من Φ480-800mm لآلة الحز الصلب الخاصة.

عملية العمل:
لفائف تحميل - مزدوجة المغزل ونسوالر - لفائف الرأس تغذية، الصحافة و التجريف - مزدوجة الأسطوانة تغذية قرصة، خمس الأسطوانة التسوية - نهاية القطع - هول تراكم (1) - قطاع محاذاة - قص القرص - الخردة المتداول - (2) - الفاصل ما قبل الفاصل / الموتر / طول - الأسطوانة / لفائف الصحافة والفصل - لفائف التفريغ - التحكم الهيدروليكي - التحكم الكهربائي

المعلمة التقنية الرئيسية
لفائف الإدخال: هر / كر الكربون الصلب، الصلب الملونة، الصلب المجلفن، الخ.
الصلب آلة الحز سمك الشريط: (0.6-5) ملم
قطاع العرض: 500 ~ 1500 ملليمتر
الصلب المشقق القطر الداخلي لفائف: Φ508mm، Φ610mm، Φ760mm
أقصى قطر. لفائف: Φ2000mm
Max.coil الوزن: 30000kg
الصلب المشقق رمح: Φ250 x 1550mm
المواد من القرص القاطع: 6CrW2Si، HRC55-58.
الصلب آلة الحز المحرك: دس 110KW، مع وروثرم 590 دس سرعة السائق.
ريسوالينغ المغزل: Φ508 × 1550 ملليمتر
ريسوالينغ موتور: دس 132KW، مع سائق سرعة وروثرم 590 دس.
الصلب سرعة المشقق: (0 ~ 80) m / دقيقة، قابل للتعديل

مزايا وخصائص لدينا آلة لفائف الحز:
1. تم تصميم كل خط إنتاج (ورقة رقيقة الحز الخط) وجعلت بدقة وفقا لمتطلبات العملاء. ليس هذا فحسب، مهندسينا التفكير بعناية أكثر في أحذية العميل، والتأكد من كامل لفائف معدنية المشقق لتكون المدمجة، على نحو سلس، الصلبة وسهلة التشغيل.
2. هناك واحد أو اثنين من تراكم حفرة في وسط سميكة لفائف الحز الخط، الذي يعتمد على الحد الأدنى من سمك، سرعة الحز، الخ العوامل. واحد تراكم حفرة دائما تكمن بعد المشقق وقبل الموتر.
3.According إلى وظائف وطلب صلابة من كل وحدة الصلب المشقق، نعتمد هيكل مناسب واستخدام المواد المناسبة وكافية لجعل كل لفائف الصلب وحدة خط الحز.
4. المواد جيدة وأحجام دقيقة من السكاكين القرص، الفواصل والمطاط خواتم على رمح الحز لدينا آلة الحز الصلب يمكن التأكد من نتوءات صغيرة، قليلا كامبرس (± 0.10mm / m)، لا الالتصاق إلى السكاكين وعرض شق دقيق (+ / -0.05mm).
5.Edge الخردة بكرة من المشقق الصلب لدينا يستخدم عزم دوران المحرك، والتأكد بالتساوي وبشكل متزامن حافة الرياح قصاصات تصل.
6.To تغيير سكاكين القرص بسرعة، يمكن اختيار مزدوج المشقق الصلب. عندما تعمل آلة واحدة الصلب الحز، يمكن للعمال تثبيت السكاكين على المشقق الآخر، ثم مجرد تبادل مواقع اثنين من الصلب لفائف خط الحز لمواصلة العمل.
يتم تثبيت بكرات الصحافة 2.Double على كل المعدات سيتينتلي التالية كل تراكم حفرة، في حالة رئيس قطاع يسقط في حفرة أثناء تغذية قطاع الرأس من خلال لفائف الصلب خط الحز.
8. كويلز فصل و الضغط على أسفل قوس يتم تثبيتها على ريسوالر، هيدروليكيا مدفوعة، اضغط على ريكوالينغ كتلة ضيقة و تلقائيا تتحرك صعودا بينما ريسوالينغ قطر يصبح أكبر.


آلة الحز الخط عادة ما تكون مخصصة وفقا لمتطلبات العملاء، طالما كنت توفير المعلمات والمتطلبات بالنسبة لنا، ثم قمنا بتصميم لك مناسبة معدات المعدات المخطط.

معلومات تفصيلية من الصلب المشقق:
