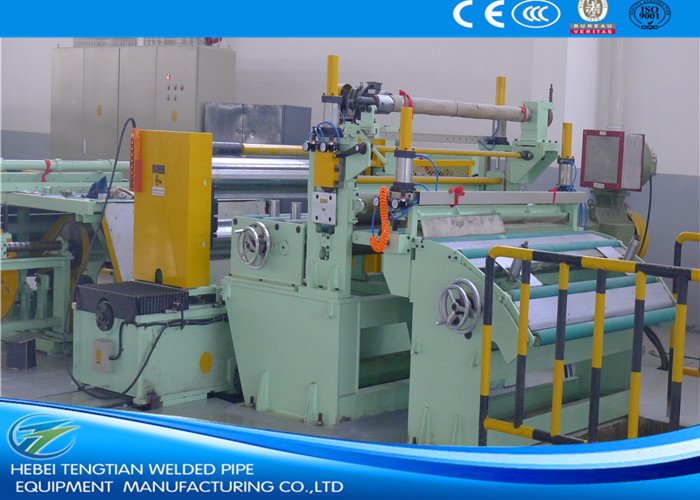

التلقائي آلة الحز الصلب 220V تصميم حسب الطلب 1 سنة الضمان

ZJ-(1~6) ×1600mm آلة قطع الملفات الفولاذية المطاطية الساخنة ذات الدقة العالية
مقدمة:
سعة خط قطع لفائف الفولاذ متوسط السماكة يستخدم بشكل رئيسي لقطع لفائف الفولاذ بسماكة 0.6 ~ 5 ملم ، 1 ~ 6 ملم ، 2-8 ملم أو 3 ~ 10 ملم. وللفائف الفولاذية بعرض: 600 ~ 1600 ملم ،800~1800mm أو 800~2000mm في لفائف الأطفال أضيقيستخدم هذا القطع الفولاذ على نطاق واسع لإثبات لفائف الشرائط الفولاذية لمطحنة التدحرج البارد ، مصنع الأنابيب المطحونة ، آلة تشكيل اللفائف ، إلخ.

المزايا والخصائص:
1وزن لفائف الفولاذ المتوسطة السماكة عادةً ما يصل وزنها إلى حوالي 30 طن ، في هذه الحالة ، يكون من الضروري فتح لفائف الفولاذ مزدوجة لتحميل هذه الفولاذات الثقيلة.يمكن أن تصنع decoiler mandrel مزدوجة إلى ثلاث خطوات على التوالي لثلاثة أنواع الدولية القياسية من الملفات القطر الداخلي Φ508mm، Φ610mm، Φ760mm. في نفس الوقت،يمكن أن يكون decoiler mandrel المزدوج مخروطين مزدوجة دون خطوات التي يمكن أن تدعم و decoil مجموعة واسعة من الملفات المميزة المختلفة من Φ480-800mm لجهاز قطع الصلب الخاص.

عملية العمل:
تحميل الملفات الملفوفة إزالة الملفات الملفوفة المزدوجة إطعام رأس الملفات الملفوفة ، الضغط والشفرة إطعام الملفات المزدوجة ، five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



المعلم الفني الرئيسي
لفائف الدخول: الصلب الكربوني HR / CR ، الصلب الملون ، الصلب المجلفن ، الخ.
سمك الشريط الفولاذي: (1~6) ملم
عرض الشريط: 600~1600mm
القطر الداخلي للملفات: Φ508mm، Φ610mm، Φ760mm
الحد الأقصى للقطر الخارجي للملفات: Φ2000mm
الوزن الأقصى للفكرة: 30000kg
عمود قطع: Φ260 × 1650mm
محرك آلة قطع الصلب: 110 كيلوواط DC
فول الدوران: Φ508×1700mm
محرك إعادة التدوير: 132 كيلوواط DC
سرعة قطعة الصلب: (0 ~ 70) م / دقيقة ، قابلة للتعديل

مزايا وخصائص آلة قطع الملفوف لدينا:
1. كل خط إنتاج (خط قطع ورق رقيق) مصمم وصنع بدقة وفقًا لمتطلبات العميل. ليس هذا فحسب ، فإن مهندسينا يفكرون بعناية في أحذية العميل ،التأكد من أن قطعة التقطيع المعدنية الكاملة تكون مضغوطة، ناعمة، صلبة وسهلة التشغيل.
2هناك واحد أو اثنين من حفر المكثفات في خط قطع الملفات الوسطى سميكة، والتي تعتمد على الحد الأدنى من السماكة، سرعة قطع، الخ عوامل.واحد حفرة التخزين يقع دائما بعد شقوق وقبل التوتر.
3وفقًا لوظائف وطلبات الصلابة لكل وحدة قطعة فولاذية ، فإننا نتبنى هيكلًا مناسبًا ونستخدم مادة مناسبة وكافية لصنع كل وحدة خط قطعة لفائف الفولاذ.
4المواد الجيدة والأحجام الدقيقة من سكاكين القرص والمسافرين والحلقات المطاطية على عمود القطع لجهاز قطع الفولاذ لدينا يمكن أن تتأكد من حفر صغيرة،لا لزجة للسكاكين وعرض الشق الدقيق ((+/-0.05ملم)
5. ريلر رديء الحافة من قطعة الفولاذ لدينا يستخدم محرك عزم الدوران، التأكد من بالتساوي ومتزامن ريح رديء الحافة.
6لتغيير سكاكين القرص بسرعة ، يمكن اختيار قطعة فولاذ مزدوجة. عندما تعمل آلة قطعة فولاذ واحدة ، يمكن للعمال تثبيت سكاكين على قطعة الفولاذ الأخرى ،ثم فقط تبادل مواقع اثنين من خط قطع الملفات الفولاذية لمواصلة العمل.
7يتم تثبيت أدوات الضغط المزدوجة على كل جهاز متتالية تلي كل حفرة تجمع ، في حالة سقوط رأس الشريط في الثقب أثناء تغذية رأس الشريط من خلال خط قطع الملفات الفولاذية.
8يتم تثبيت ملفات الفصل & ضغط أسفل العصا على recoiler، مدفوعة هيدروليكيا، اضغط على كتلة الارتداد بإحكام وتتحرك تلقائيا إلى أعلى بينما يصبح قطر الارتداد أكبر.


عادة ما يتم تخصيص آلة قطع الخط حسب متطلبات العميل، طالما أنك توفر المعلمات والمتطلبات لنا،ومن ثم قمنا بتصميم لك مخطط معدات الآلات المناسبة.
معلومات مفصلة عن ستيل سليتر:
