تفاصيل المنتج:
شروط الدفع والشحن:
|
سرعة المطحنة: | ماكس 50 م / دقيقة | ضمان: | سنة واحدة |
---|---|---|---|
مادة شفرة: | SKD11 | عرض التسامح: | +/- 0.05 ملم |
مراقبة: | PLC | توفير خدمة ما بعد البيع: | المهندسين متوفرة لخدمة ماكينات الخارج |
Max. ماكس. Slitting Strips شرائط القطع: | 25 شرائط | وزن اللفة: | 30 طن كحد أقصى. |
عرض لفائف: | 800-2000 مم | نطاق سمك: | 3 - 10 ملم |
تسليط الضوء: | الذبح آلة الخط,,strip slitting machine |

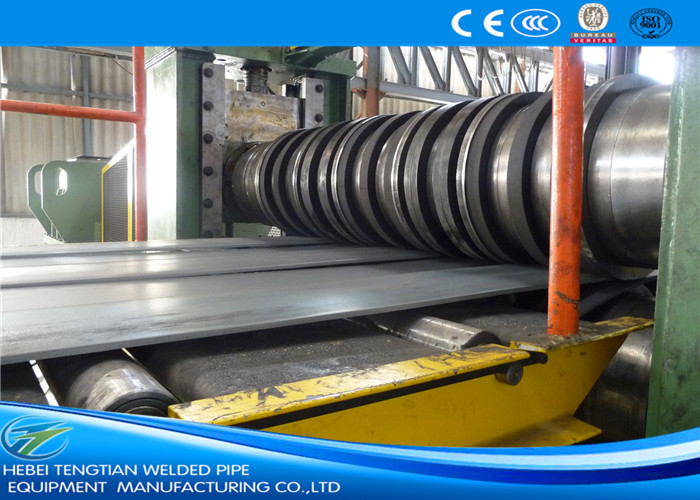

خط آلة حز لفائف الفولاذ الأوتوماتيكية عالية الدقة وآلة قص الصفائح المعدنية / الشريط القابل للتعديل السرعة
المقدمة:
يتم استخدام قدرة خط حز لفائف الفولاذ السميكة بشكل أساسي في تقطيع لفائف الصلب بسمك 0.6 ~ 5 مم ، 1 ~ 6 مم ، 2-8 مم أو 3 ~ 10 مم.وللفائف الصلب بعرض: 600 ~ 1600 مم ، 800 ~ 1800 مم أو 800 ~ 2000 مم في لفائف الأطفال الضيقة.تستخدم آلة التقطيع الفولاذية هذه على نطاق واسع لإثبات لفائف الشريط الفولاذي لمصنع الدرفلة على البارد ، مطحنة الأنابيب الملحومة ، آلة التشكيل بالدرفلة ، إلخ.
المزايا والخصائص:
1. وزن لفائف الصلب السميكة المتوسطة عادة بوزن يصل إلى حوالي 30 طن ، في هذه الحالة ، من الضروري تفكيك لفائف المغزل المزدوج لتحميل الملفات الثقيلة.يمكن تصنيع مغزل اللفائف المزدوج بثلاث خطوات على التوالي لثلاثة أنواع من ملفات القطر الداخلي القياسية الدولية Φ508mm ، Φ610mm ، Φ760mm.في الوقت نفسه ، يمكن تصنيع مغزل اللفائف المزدوج ليكون مخروطًا مزدوجًا بدون خطوات يمكنها دعم وفك لفات مجموعة واسعة من ملفات التعريف المختلفة من Φ480-800mm لآلة قص الفولاذ الخاصة.
عملية العمل:
تحميل الملف - آلة فك المغزل المزدوجة - تغذية رأس الملف ، الضغط والتجريف - تغذية قرصية مزدوجة الأسطوانة ، تسوية بخمس بكرات - القطع النهائي - مجمع الفتحات (1) - محاذاة الشريط - قص القرص - لف الخردة - مجمع الفتحات (2) - فاصل مسبق / موتر / بكرة قياس الطول - الارتداد / ضغط وفاصل الملفات - تفريغ الملفات - التحكم الهيدروليكي - التحكم الكهربائي
المعلمة التقنية الرئيسية
مواد اللفائف: فولاذ كربوني ، فولاذ ملون ، فولاذ مجلفن ، إلخ
سمك الشريط: (3 ~ 10) ملم
عرض الشريط: 800 ~ 2000 مم
القطر الداخلي للملفات الفولاذية: ≥Φ508mm
الحد الأقصى للقطر التوجيهي للملفات: Φ2000mm
آلة قص الفولاذ الوزن الأقصى: 35000 كلغ
مادة بكرة التسوية: 40Cr
عمود الحز الفولاذي: Φ300 x 2050mm
مادة القاطع القرصي: 6CrW2Si ، HRC 55-58
آلة قطع الصلب المغزل اللف: Φ610 × 2100mm
سرعة القطع: (0 ~ 60) m / min قابلة للتعديل
مزايا وخصائص آلة حز اللفائف:
1. تم تصميم وتصنيع كل خط إنتاج (خط حز للصفائح الرقيقة) بشكل صارم وفقًا لمتطلبات العملاء.ليس هذا فقط ، يفكر مهندسونا بعناية في أحذية العميل ، ويتأكدون من أن آلة تقطيع الملف المعدني بالكامل تكون مضغوطة ، وسلسة ، ومتينة وسهلة التشغيل.
2. هناك واحد أو اثنان من المجمعات ذات الفتحات في خط حز اللفائف السميك المتوسط ، والتي تعتمد على الحد الأدنى من السماكة ، وسرعة التقطيع ، إلخ.يقع مجمع الحفرة دائمًا بعد الحز وقبل الموتر.
3. وفقًا لطلب الصلابة والوظائف لكل وحدة من وحدات التقطيع الفولاذية ، فإننا نعتمد هيكلًا مناسبًا ونستخدم مادة مناسبة وكافية لصنع كل وحدة خط حز لفائف الصلب.
4. المواد الجيدة والأحجام الدقيقة للسكاكين القرصية ، والفواصل ، والحلقات المطاطية على عمود الحز لآلة قطع الفولاذ لدينا يمكنها التأكد من وجود نتوءات صغيرة ، وحدائق صغيرة (± 0.10 مم / م) ، وعدم الالتصاق بالسكاكين وعرض دقيق للشق (+ / -0.05 ملم).
5. بكرة خردة الحافة لآلة القطع الفولاذية تستخدم محرك عزم الدوران ، للتأكد من أن حافة الرياح تلتقط بشكل متساو ومتزامن.
6. لتغيير سكاكين القرص بسرعة ، يمكن اختيار آلة القطع المزدوجة.عندما تعمل إحدى ماكينات قطع الفولاذ ، يمكن للعمال تثبيت السكاكين على آلة التقطيع الأخرى ، ثم تبادل مواقع خطي حز لفائف الصلب لمواصلة العمل.
7. يتم تثبيت بكرات الضغط المزدوجة على كل جهاز بشكل متتابع بعد كل مجمع ثقب ، في حالة سقوط رأس الشريط في الفتحة أثناء تغذية رأس الشريط من خلال خط حز لفائف الصلب.
8. يتم تثبيت دعامة الفصل والضغط لأسفل على جهاز إعادة اللف ، ويتم دفعها هيدروليكيًا ، والضغط على كتلة الارتداد بإحكام وتحرك تلقائيًا لأعلى بينما يصبح قطر الارتداد أكبر.
عادة ما يتم تخصيص آلة خط الحز وفقًا لمتطلبات العملاء ، طالما أنك توفر المعلمات والمتطلبات لنا ، ثم قمنا بتصميم مخطط معدات الآلات المناسب لك.
معلومات تفصيلية عن آلة تقطيع الفولاذ:
نموذج | سماكة | عرض | وزن الملف | عرض الشق النهائي | سرعة القطع القصوى |
ZJ-5 × 1500 | 0.6-5 ملم | 500-1500 ملم | ماكس 30 تي | دقيقة.40 ملم | 80 م / دقيقة |
ZJ-6 × 1600 | 1-6 ملم | 600-1600 ملم | ماكس 30 تي | دقيقة.50 ملم | 70 م / دقيقة |
ZJ-8 × 1800 | 2-8 ملم | 600-1800 مم | ماكس 35T | 50 ملم على الأقل | 80 م / دقيقة |
ZJ-10 × 2000 | 3-10 ملم | 800-2000 مم | ماكس 35T | 60 ملم على الأقل | 60 م / دقيقة |
ملحوظة: البيانات الموجودة في النموذج كمرجع وفقًا للنطاقات العامة ، نحن دائمًا نصمم ونصنع كل آلة حز الصلب وفقًا لمتطلبات كل عميل محددة ، بحيث يمكن لكل عميل شراء خط المحتوى الجيد الخاص به منا. |
