فولاذيّ يشقّ آلة
>
آلة تشذيب الفولاذ HRC CRC 25 شريط 120 متر/دقيقة تحكم PLC

آلة تشذيب الفولاذ HRC CRC 25 شريط 120 متر/دقيقة تحكم PLC

تفاصيل المنتج:
مكان المنشأ: خبي
اسم العلامة التجارية: Tengtian
إصدار الشهادات: CE, ISO9001, BV
رقم الموديل: ZJ- (0.4 ~ 4) × 1600mm
معلومات تفاصيل
مكان المنشأ:
خبي
اسم العلامة التجارية:
Tengtian
إصدار الشهادات:
CE, ISO9001, BV
رقم الموديل:
ZJ- (0.4 ~ 4) × 1600mm
Material:
HRC,CRC,Galvanised Steel sheet
Voltage:
220/380/415/420/440V
Mill speed:
Max 120m/min
Warranty:
1 Year
Blade Material:
SKD11
Width tolerance:
+/-0.05mm
Control:
PLC
After-sales Service Provided:
Engineers available to service machinery overseas
Max. Slitting Strips:
25 strips
Coil Weight:
30 tons max.
إبراز:

High Light

إبراز:

,

,

strip slitting machine

معلومات التداول
الحد الأدنى لكمية:
1 مجموعة
الأسعار:
$100000 to $1 million
تفاصيل التغليف:
تصدير ماء و ابحار التعبئة.
وقت التسليم:
90 يوم عمل
شروط الدفع:
L / C ، T / T
القدرة على العرض:
20 مجموعة/سنة
وصف المنتج
آلة قطع لفائف الصلب CRC 25 شريطًا للتحكم في الخط المركزي شهادة ISO
مواصفات المنتج
السمة القيمة
المادة صفائح فولاذ HRC، CRC، مجلفنة
الجهد 220/380/415/420/440 فولت
سرعة الطاحونة بحد أقصى 120 متر/دقيقة
الضمان 1 سنة
مادة الشفرة SKD11
تفاوت العرض +/-0.05 مم
التحكم PLC
خدمة ما بعد البيع المهندسون متاحون لخدمة الآلات في الخارج
الحد الأقصى لشرائط القطع 25 شريطًا
وزن اللفائف 30 طن كحد أقصى.
وصف المنتج
ZJ-(0.4~4) × 1600 مم آلة قطع فولاذ HRC CRC أوتوماتيكية بالكامل عالية الدقة وعالية السرعة
خط قطع الصفائح الرقيقة هذا، يسمى أيضًا قاطع لفائف المعادن، هو خط إنتاج مصمم لتقسيم اللفائف الرئيسية إلى لفائف أصغر بعروض محددة. يتكون النظام من مكونات متعددة تعمل بتناغم لتحقيق التشغيل الفعال.
الميزات الرئيسية
  • خطوط إنتاج مصممة خصيصًا لتلبية متطلبات العملاء
  • تكوين مرن مع خيارات فك اللفائف ذات العمود الواحد أو المزدوج
  • تحكم دقيق في الخط المركزي لقطع المواد الرقيقة بدقة
  • تدابير حماية السطح للمواد الرقيقة مثل الفولاذ المقاوم للصدأ
  • تصميم نظام هيدروليكي متقدم لتحقيق الأداء الأمثل
  • مكونات عالية الجودة من موردين ذوي سمعة طيبة
  • رقابة صارمة على الجودة طوال عملية التصنيع
  • تسعير تنافسي من خلال إدارة الإنتاج الفعالة
  • اختيار أنظمة محركات التيار المتردد أو التيار المستمر
  • ميزات السلامة الشاملة بما في ذلك إيقاف الطوارئ

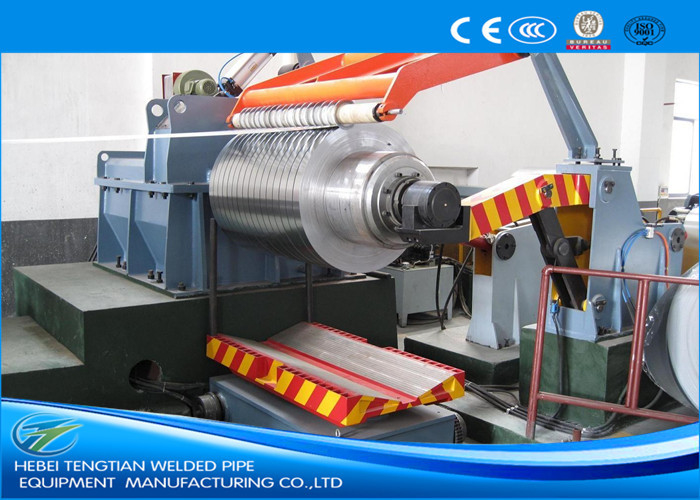

آلة تشذيب الفولاذ HRC CRC 25 شريط 120 متر/دقيقة تحكم PLC 0
عملية العمل
يتضمن التسلسل التشغيلي الكامل: تحميل اللفائف ← فك اللفائف ذات العمود المزدوج ← تغذية رأس اللفائف، والضغط والتجريف ← تغذية الضغط ذات الأسطوانة المزدوجة، والتسوية ذات الخمس أسطوانات ← القطع النهائي ← مجمع الثقوب (1) ← محاذاة الشريط ← القص القرصي ← لف الخردة ← مجمع الثقوب (2) ← الأسطوانة قبل الفاصل/الشد/قياس الطول ← إعادة اللف/الضغط على اللفائف والفاصل ← تفريغ اللفائف ← التحكم الهيدروليكي ← التحكم الكهربائي.
آلة تشذيب الفولاذ HRC CRC 25 شريط 120 متر/دقيقة تحكم PLC 1
المعايير الفنية
مادة اللفائف: HRC، CRC، GI، PPGI، ST37، ST52
سمك الشريط: (0.4-4) مم
أقصى عرض للشريط: 1600 مم
معرف اللفائف: ≥Φ508 مم
قطر اللفائف: Φ2000 مم
الحد الأقصى لوزن اللفائف: 30000 كجم
محرك القطع: محرك تيار مستمر 90 كيلو واط
عمود القطع: Ф220 × 1650 مم
سكاكين القرص: معرف 220 مم × قطر 330 مم × 10 مم، 6CrW2Si
قرص الفصل: معرف 85 × قطر 210 مم × 6 مم، 65Mn
نظام الشد: لف لباد الصوف الاحتكاكي حول الألواح الخشبية
كتلة إعادة اللف: Ф508 × 1700 مم
محرك إعادة اللف: محرك تيار مستمر 110 كيلو واط
التحكم الكهربائي: خزانة محرك Eurotherm 590 DC بالإضافة إلى لوحات التحكم
سرعة القطع: بحد أقصى 100 متر/دقيقة، قابلة للتعديل
مواصفات النموذج
النموذج السماكة العرض وزن اللفائف عرض الشق النهائي أقصى سرعة للقطع
JY-1 x 600 0.2-1 مم 100-600 مم بحد أقصى 8 طن الحد الأدنى 20 مم 120 متر/دقيقة
JY-2 x 1300 0.3-2 مم 300-1300 مم بحد أقصى 15 طن الحد الأدنى 25 مم 150 متر/دقيقة
JY-3 x 1600 0.3-3 مم 500-1600 مم بحد أقصى 20 طن الحد الأدنى 25 مم 120 متر/دقيقة
JY-4 x 1600 0.4-4 مم 500-1600 مم بحد أقصى 30 طن الحد الأدنى 30 مم 120 متر/دقيقة
ملاحظة: البيانات الموجودة في النموذج بمثابة مرجع عام. نقوم بتصميم وتصنيع كل خط وفقًا لمتطلبات العميل المحددة، مما يضمن الأداء الأمثل لكل تطبيق.
آلات خط القطع لدينا قابلة للتخصيص بالكامل. قم بتوفير معاييرك ومتطلباتك المحددة، وسنقوم بتصميم حل آلات مخصص لعمليتك.
