SKD11 شفرة شق طاحونة السرعة 50m / min 250KW الطاقة 440 فولت آلات شق الفولاذ

SKD11 شفرة شق طاحونة السرعة 50m / min 250KW الطاقة 440V الصلب شق آلة

مقدمة:

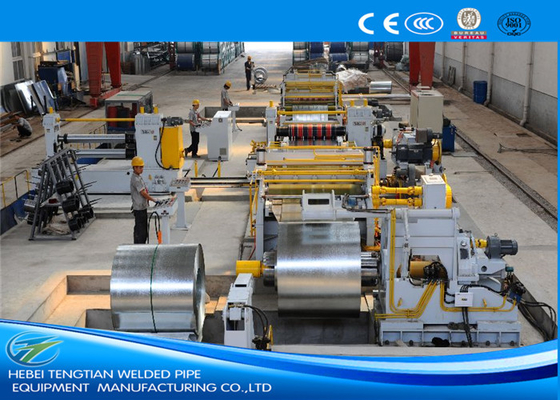

هذا خط قطع لوحة سميكة، وتسمى أيضا قطاع الملفات المعدنية، قادرة على قطع الملفات الرئيسية الصلبة سميكة في الملفات الصغيرة. يتكون خط قطع الملفات السميكة من:ملف إطلاق الحمولة الكبيرة مزدوج القضبان، إرشاد الرأس لفائف النمط البوابة، الصحافة ومعدات مجرفة، مزدوج طعام قاطع الدوال، خمسة الدوال الموازنة، القطع النهائي، طاولة رول، محاذاة المركزية، شق القرص، ملفل الخردة، التراكم الثقب،فاصل مسبق ومدبّق، قسم الفصل بين الملفات والضغط، الارتداد، سيارة تفريغ الملفات، التحكم الهيدروليكي، والتحكم الكهربائي.
سعة النماذج المختلفة لخطوط قطع الصفائح السميكة:
سمك الشريط: (3~12) ملم، (4-16) ملم، (5~20) ملم.
عرض الشريط: 500-1800mm، 800~2000mm أو 1000~2200mm.

2المكعب المزدوج من المخروط والقلم ، ليس فقط لحمل الملفات الكبيرة مثل 35T أو 40T ، ولكن أيضًا مريحًا لتحميل الملف على المكعب.
3. سيارة تحميل الملفات لديها منصة دعم مع طوافة تدوير اثنين في حواف الحافة، في حين تحميل الملفات على decoiler مخروط مزدوج، من ناحية، دعم صلبة للفول الكبير؛ من ناحية أخرى،أزرار مزدوجة على منصة سيارة الملفوفة تدور بشكل متزامن مع القضيب الملفوف.
4- قوة جميع الدوامات والعمود تزداد مع سماكة الشريط الصلب.
5يتم تشغيل محركات الزاوية الثنائية ذات الهيكل من قبل محركين للقلب ومكبسين لتحديد السرعة.
6يستخدم جهاز التوتر المتراجع للقطعة المعدنية أو خط قطع الورق بنية التوتر الصلبة من خمسة أدوات ، مما يوفر توترًا ثابتًا ومتساوٍ للتراجع.
7يتم تثبيت مدفع الملفات على الملفات ، لدفع الملفات خارجها أثناء تفريغ الملفات الشقية.
8محركات التيار المتردد ومخفضات السرعة تدفع المغذية المكبوتة ومستوى الخمسة أدوات وملصق الخمسة أدوات ، في حين أن محركات التيار المتردد ومخفضات السرعة تدفع المقطوعة والمترددة.
9التحكم الكهربائي لجهاز قطع الملفات: باركر يوروتيرم 590 جهاز تحكم السرعة + تحكم PLC.

عملية العمل:
تحميل الملفات الملفوفة إزالة الملفات الملفوفة المزدوجة إطعام رأس الملفات الملفوفة ، الضغط والشفرة إطعام الملفات المزدوجة ، five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



المعلم الفني الرئيسي

مادة الملفات: الصلب الكربوني HR / CR مثل Q235 ، الصفيحة المصنعة ، الصفيحة الفولاذية الملونة ، الخ
سمك الشريط: (4~16) مم
عرض الشريط: 800 ~ 2200mm
آلة قطع الملفات الحلزونية

قطر أدوات التسوية وأدوات التوتر: Φ230

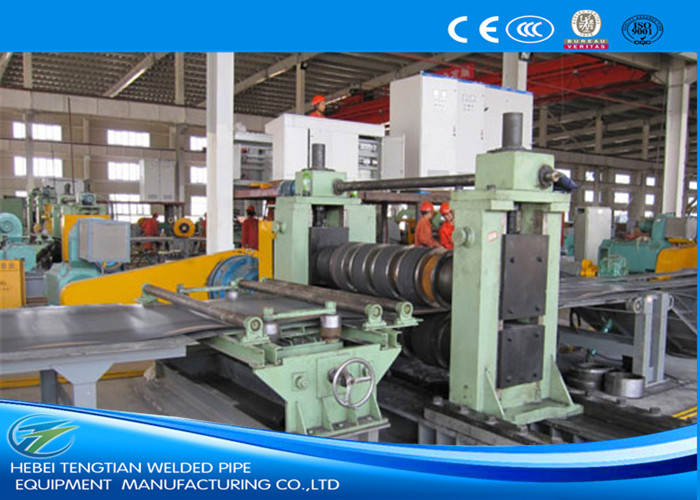

قطر عمود الشق: Φ360
أجهزة قطع القرص المقطوعة للملفات المعدنية: 6CrW2Si ، HRC54 ° ~ 56 ° ، OD600mm x ID360mm x T50mm.
قطر كتلة العجلة: Φ760mm
آلة قطع الملفوفات أقراص الفصل: 65Mn ، OD250 x ID110 x T10/20mm
محركات التيار المباشر للقطعة المقطعة والعاكسة: 200 كيلوواط ، 250 كيلوواط.
سرعة التقطيع: (0 ~ 30) م/دقيقة، قابلة للتعديل

عادة ما يتم تخصيص آلة قطع الخط حسب متطلبات العميل، طالما أنك توفر المعلمات والمتطلبات لنا،ومن ثم قمنا بتصميم لك مخطط معدات الآلات المناسبة.
