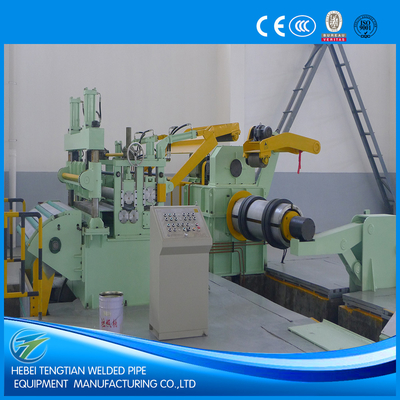

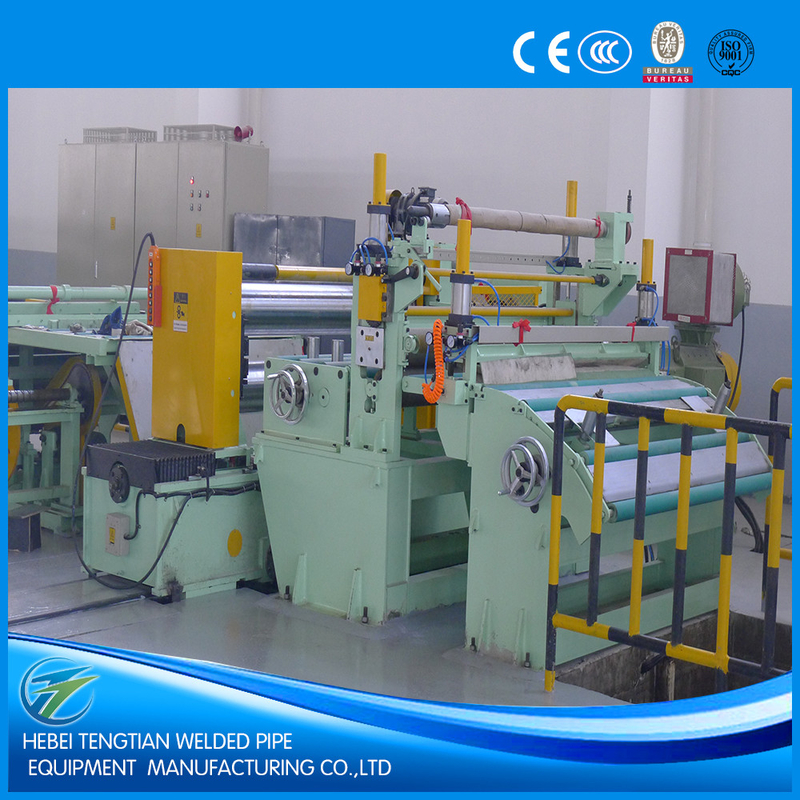

آلة قطع المعادن 220 فولت آلة قطع لفائف الفولاذ المخصصة

آلة قطع المعادن 220 فولت آلة قطع لفائف الفولاذ المخصصة

مقدمة:

لأن سمك الشرائط الملفوفة يتناسب مع سعة خطوط قطع الأوراق، أكبر سمك من الملفوفة الرئيسية تحتاج إلى نماذج أكبر من آلات قطع الملفوفة.يمكننا تصنيف خطوط القطع إلى ثلاث مجموعات وفقا للفارق في السماكة، وهذا هو خط قطع ورق رقيق، وسط مكعب للفول قطاع آلة و مكعب لفول قطاع المعدن.

هذا خط قطع ورق رقيق ، يسمى أيضا قطاع الملفات المعدنية ، هو نوع من خط الإنتاج لتقسيم الملفات الرئيسية إلى ملفات أصغر من عرض معين.يتم تشكيل خط قطع ورق رقيق من عربة تحميل الملف، تفكيك الماسورة الواحدة ، تغذية نهاية الملفوف والشفرة ، تغذية قمع الملفوف المزدوج ، تسوية ثلاثية الملفوفات ، قطع النهاية ، محاذاة الشرائط ، قشر القرص ، طي الخردة ، تجميع الثقب ،جهاز الفصل السابق، التوتر، الارتداد، لف السيارة، التحكم الهيدروليكي، والتحكم الكهربائي.
خط قطع ورق رقيق مناسب لسمك الشريط الملفوف (0.2 ~ 1) ملم ، (0.3-2) ملم ، (0.3-3) ملم و (0.4-4) ملم ؛ في حين أن عرض الشريط قابل للتغيير: 600 ملم. 1000 ملم ، 1250 ملم ، 1600 ملم ، 1800 ملم وهلم جرا.

مزايا وخصائص آلة قطع الملفات الفولاذية الخاصة بنا:

1. كل خط إنتاج (خط قطع ورق رقيق) مصمم وصنع بدقة وفقًا لمتطلبات العميل. ليس هذا فحسب ، فإن مهندسينا يفكرون بعناية في أحذية العميل ،التأكد من أن قطعة التقطيع المعدنية الكاملة تكون مضغوطة، ناعمة، صلبة وسهلة التشغيل.
2تتفاوت الملفات الرقيقة في وزن الملف ، عندما يكون وزن الملف الأقصى صغيرًا ، عادةً ما يتم اعتماد مكشوف واحد (كانتليفر) لقطاع الملف المعدني ؛ عندما يكون وزن الملف الأقصى يصل إلى 25 طن ،من الملائم استخدام مكشوف للفم المزدوج لجهاز قطع الملفات.
3العملاء عادة ما يحتاجون الشرائط الرقيقة الضيقة في دقة عالية قطع. ونحن نولي الكثير من الاهتمام للسيطرة على خط الوسط،الخ لضمان دقة القطع في سمك رقيق.
4عندما يتعلق الأمر بالفولاذ المقاوم للصدأ، والفولاذ المغلف، وملفات الفولاذ الملونة، نحن نتخذ تدابير حساسة مثل أدوات المطاط، لوحات نقل ناعمة لحماية الشريحة السطح المثالي دون إصابة.
5لدينا ميزة واضحة في تصميم النظام الهيدروليكي والإنتاج لهذا خط قطع ورق رقيق.
6.نحن نختار دائما الموردين الجيدين من الأجزاء الهيدروليكية، المحركات، ومخفضات السرعة، الأجزاء الكهربائية. وكذلك نحن نحب لشراء تلك الأجزاء وفقا لمتطلبات العملاء لقطعة الملفات المعدنية الخاصة.
7نحن نسيطر بدقة على كل حلقة من عمليات الإنتاج من شراء المواد إلى اللحام والمعالجةيمكننا أن نتأكد من جودة عالية من قطاع الملفات المعدنية.
8يمكننا توفير نفس الجودة آلة قطع الملفات بسعر أرخص لأننا جيدون في إدارة تكاليف الإنتاج.
9. محرك التيار المتردد أو محرك محرك DC ، يمكن للعميل اختيار بحرية. عادة ما نعتمد محرك DC و Eurotherm 590 محرك DC بسبب مزاياه في التشغيل المستقر وعزم الدوران الكبير.
10يتم ضمان أمان التشغيل من خلال إشارات واضحة على خط قطع ورق رقيق، وأجهزة السلامة مثل وقف الطوارئ، الخ.

عملية العمل:

تحميل الملفات الملفوفة إزالة الملفات الملفوفة المزدوجة إطعام رأس الملفات الملفوفة ، الضغط والشفرة إطعام الملفات المزدوجة ، five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

المعلم الفني الرئيسي
مادة الملفات: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الصفيحة المصنعة، الصفيحة الفولاذية الملونة
سمك الشريط: (0.3-3) ملم
عرض الشريط: 1300 ملم
القطر الداخلي للملفات: ≥Φ508mm
القطر الخارجي للملفات: Φ1800mm
الوزن الأقصى للفول: 15000 كجم
محرك شق: 75 كيلوواط محرك DC
عمود الشق: Ф205 × 1400mm
سكاكين القرص على عمود الشريط: ID205mm x OD310mm x 10mm ، 6CrW2Si ((H13 ، SKD-11).
قرص الفصل: ID75 x OD180mm x 6mm ، 65Mn
التوتر المقدم من قبل الشريط الذي يمر عبر الصوف الاحتكاكي شعر لف حول لوحات خشبية.
كتلة الدوامة: Ф508 × 1400mm
محرك العجلة: محرك 110 كيلوواط متزامن
التحكم الكهربائي: Eurotherm 590 غرفة سائق DC بالإضافة إلى لوحات التحكم.
سرعة التقطيع: 100m / min ، قابلة للتعديل.

نموذج مواصفات آلة قطع لفائف الفولاذ:
