| مكان المنشأ: | خبي, الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | SJ1600 * 4 |
| السمة | القيمة |
|---|---|
| النوع | آلة شق الفولاذ الكربوني |
| متطلبات خاصة | يمكن التصميم وفقًا لمواصفات العميل |
| سمك الفولاذ | 0.5-4.0 ملم |
| سرعة المنتج | بحد أقصى 120 م/دقيقة |
| المادة | فولاذ كربوني، فولاذ مقاوم للصدأ |
تم تصميم آلة شق فتاحة لفائف الفولاذ لفتح لفائف الشرائط، وتسطيح الألواح، وتقطيعها إلى شرائط فولاذية بعرض محدد طوليًا، والتي يتم بعد ذلك لفها في لفائف. يتميز خط الإنتاج هذا بوحدة PLC لتحقيق دقة عالية وسهولة التشغيل.

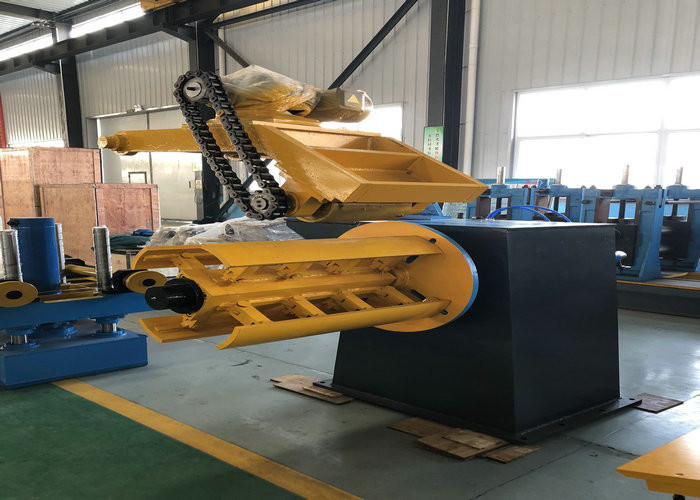

تتكون آلة خط الشق بشكل أساسي من فتاحة اللفائف، والمغذية، والقاطع، وآلة إعادة اللف. وتتمثل وظيفتها في شق اللفائف العريضة إلى شرائط بعرض محدد على طول الاتجاه، والتي يمكن استخدامها للطحن، وأنابيب اللحام، والتشكيل بالانحناء البارد، والختم كقضيب. يمكن استخدام شفرات مواد مختلفة لشق لفائف معدنية مختلفة.
تحميل عربة اللفائف → فتاحة اللفائف → جهاز التقويم → بكرة الضغط و المسطحة و القص الهيدروليكي → حفرة الحلقة → دليل جانبي → القاطع → منصة الانتقال و لافافات الخردة → حفرة الحلقة → محطة الشد → آلة إعادة اللف → تفريغ عربة اللفائف
| المعلمة | القيمة |
|---|---|
| المادة | فولاذ كربوني، فولاذ مقاوم للصدأ، فولاذ مجلفن |
| سمك المادة | 1.0-6.0 ملم |
| عرض المادة | 900-1600 ملم |
| معرف اللفائف | Φ508/610 ملم |
| قطر اللفائف | <2500 ملم |
| وزن اللفائف | بحد أقصى 30 طن |
| الموديل | سمك الفولاذ | عرض الفولاذ | وزن لفائف الفولاذ |
|---|---|---|---|
| 3×1600 ملم | 0.5-3.0 ملم | 900-1600 ملم | 30 طن |
| 4×1600 ملم | 0.5-4.0 ملم | 900-1600 ملم | 30 طن |
| 6×1600 ملم | 1-6 ملم | 900-1600 ملم | 30 طن |
| 8×2000 ملم | 2-8 ملم | 900-2000 ملم | 35 طن |
| 10×2200 ملم | 3-10 ملم | 900-2200 ملم | 35 طن |
| 12×2200 ملم | 3-12 ملم | 900-2200 ملم | 35 طن |
| 16×2500 ملم | 4-16 ملم | 900-2500 ملم | 35 طن |
| 20×2500 ملم | 6-20 ملم | 900-2500 ملم | 35 طن |
