| مكان المنشأ: | خبي ， الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | TT3X1600 |
| الصفة | القيمة |
|---|---|
| سرعة الطاحونة | 30-60m/min |
| الضمان | سنة واحدة |
| الجهد | 380 فولت/220 فولت |
| الوزن | ماكس 30 طن |
| محركات التيار المباشر | 280 كيلوواط، 315 كيلوواط |
| خدمة ما بعد البيع | المهندسين المتاحة لخدمة الآلات في الخارج |
| عرض الملف | 800~2000ملم |
| نطاق السماكة | 5-20ملم |

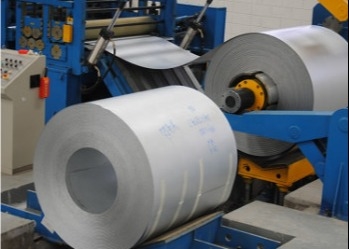

صممت هذه الآلة عالية الأداء لقطع الملفات الفولاذية لقطع الملفات العريضة بدقة إلى شرائط عرض محددة. مع سرعة القطع 60m / min ومزودة بمحركات DC 280KW،أنها توفر معالجة فعالة لمختلف التطبيقات الصناعية.
| المعلم | المواصفات |
|---|---|
| مادة الملفات | الصلب الكربوني HR/CR، الصفيحة المصقولة، الصفيحة الفولاذية الملونة |
| سمك الشريط | 5~20ملم |
| عرض الشريط | 800~2000ملم |
| وزن الملف الكلي | 40,000kg |
| قطر أدوات التسوية | Φ260 |
| قطر عمود الشق | Φ420 |
| أجهزة قطع الأقراص | 6CrW2Si، HRC54°~56°، OD650mm × ID420mm × T50mm |
| قطر كتلة الارتداد | Φ800mm |
| أقراص الفصل | 65Mn، OD250 x ID110 x T10/20mm |
تتضمن عملية التقطيع الكاملة: Loading coil car → Uncoiler → Straightener device → Pinch roll & leveler & hydraulic shearer → Loop pit → Side guide → Slitter → Transition platform & scrap winder → Loop pit → Tension station → Recoiler → Unloading coil car.
| النموذج | سمك الصفيحة | عرض اللوحة | وزن الملف | عرض المنتهى | سرعة القطع |
|---|---|---|---|---|---|
| 3*1250ملم | 0.5-3.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 4*1250ملم | 0.5-4.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 6*1250ملم | 0.5-6.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 3*1600ملم | 0.5-3.0ملم | 900-1600ملم | 30 طن | ≥40 ملم | 120 ((m/min) |
| 4*1600ملم | 0.5-4.0ملم | 900-1600ملم | 30 طن | ≥60 ملم | 110 ((m/min) |
| 6*1600ملم | 1-6ملم | 900-1600ملم | 30 طن | ≥60 ملم | 100 ((m/min) |
ملاحظة: نطاق المنتج وسماكة قابلة للتعديل. يمكن لفريق الهندسة لدينا تصميم آلات مخصصة وفقا لمتطلبات العملاء المحددة.
