تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | 1600 مم مكونة من آلة قطع وتغذية الفولاذ وآلة إعادة اللف | الضمان: | سنة واحدة |
|---|---|---|---|
| الجهد: | 380 فولت/220 فولت | الوزن: | 30 طن كحد أقصى |
| محركات التيار المستمر: | 280 كيلو واط، 315 كيلو واط | خدمة ما بعد البيع: | المهندسون المتوفرون لخدمة الآلات في الخارج |
| عرض الملف: | 900 - 1600 | سمك المادة: | مم): 0.5 - 3 |
| إبراز: | آلة قص الفولاذ 1600 مم,آلة حز الفولاذ بإعادة اللف,آلة قطع الفولاذ غير اللفافة |
||

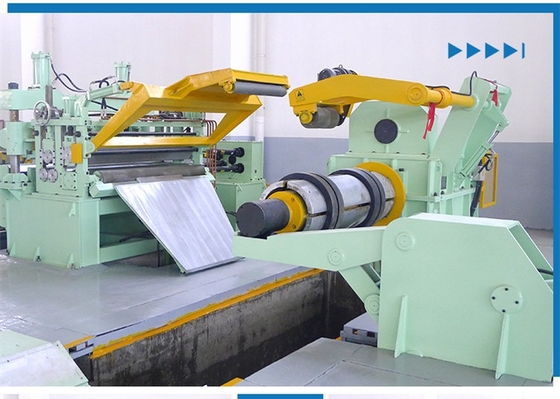

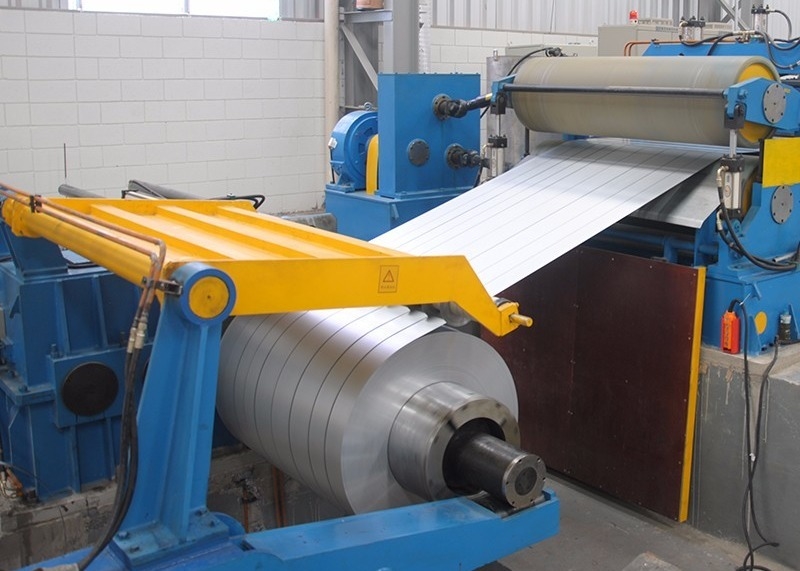

1600mm تتكون من Uncoiler Feeder Slitter و Recoiler آلة قطع الفولاذ تتكون أساسا من uncoiler,feeder,slitter و recoiler.وظيفتها هي قطع لفافة واسعة إلى شريط عرض المحددة لفافة جنبا إلى جنب مع اتجاه الطول التي يمكن استخدامها للطحنفي نفس الوقت، تغيير شفرة المواد المختلفة يمكن أن يقطع مختلف الملفات المعدنية.
المعلم التقني الرئيسي:
| مادة الملفات | الصلب الكربوني HR/CR مثل Q235، الصفيحة المسالك، الصفيحة الفولاذية الملونة الخ |
| سمك الشريط | (5~20) ملم |
| عرض الشريط | 800~2000ملم |
| الوزن الأقصى للفكرة | 40000 كيلوغرام |
| قطر أدوات التسوية وأدوات التوتر | Φ260 |
| قطر قطر الملف المعدني قطر عمود القطر | Φ420 |
| أجهزة قطع القرص | 6CrW2Si، HRC54°~56°، OD650mm × ID420mm × T50mm |
| قطر كتلة الارتداد | Φ800mm |
| أقراص الفصل | 65Mn، OD250 x ID110 x T10/20mm |
| محركات ميكانيكية متواصلة للشرائح والإعادة | 280 كيلوواط، 315 كيلوواط |
| آلة قطع الملفوف سرعة قطع | (30-60) م/دقيقة، قابلة للتعديل |
عملية المنتج:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
نموذج الخط المقطع:
| النموذج | سمك الصفيحة | عرض اللوحة | وزن لفائف الفولاذ | عرض المنتهى | سرعة القطع |
| 3*1250ملم | 0.5-3.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 4*1250ملم | 0.5-4.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 6*1250ملم | 0.5-6.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 3*1600ملم | 0.5-3.0ملم | 900-1600ملم | 30 طن | ≥40 ملم | 120 ((m/min) |
| 4*1600ملم | 0.5-4.0ملم | 900-1600ملم | 30 طن | ≥60 ملم | 110 ((m/min) |
| 6*1600ملم | 1-6ملم | 900-1600ملم | 30 طن | ≥60 ملم | 100 ((m/min) |
| 8*2000ملم | 2-8 ملم | 900-2000ملم | 35 طن | ≥ 70 ملم | 60 ((m/min) |
| 10*2200ملم | 3-10ملم | 900-2200ملم | 35 طن | ≥80 ملم | 50 ((m/min) |
| 12*2200ملم | 3-12ملم | 900-2200ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 16*2500ملم | 4-16ملم | 900-2500ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 20*2500ملم | 6-20ملم | 900-2500ملم | 35 طن | ≥100 ملم | 30 ((m/min) |
هذا النموذج فقط للإشارة لك، مجموعة المنتجات والسمك قابلة للتعديل، لدينا فريق المهندسين أنفسنا، يمكن تصميم الجهاز وفقا لمتطلبات العميل الخاصة.أرسل استفسار هنا
