| مكان المنشأ: | خبي ， الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | TT3X1600 |
| الصفة | القيمة |
|---|---|
| الاسم | 1600mm تتكون من Uncoiler المغذية شقية و Recoiler الصلب شقية آلة |
| الضمان | سنة واحدة |
| الجهد | 380 فولت/220 فولت |
| الوزن | ماكس 30 طن |
| محركات التيار المباشر | 280 كيلوواط، 315 كيلوواط |
| خدمة ما بعد البيع | المهندسين المتاحة لخدمة الآلات في الخارج |
| عرض الملف | 900 - 1600 ملم |
| سمك المادة | 0.5 - 3 ملم |

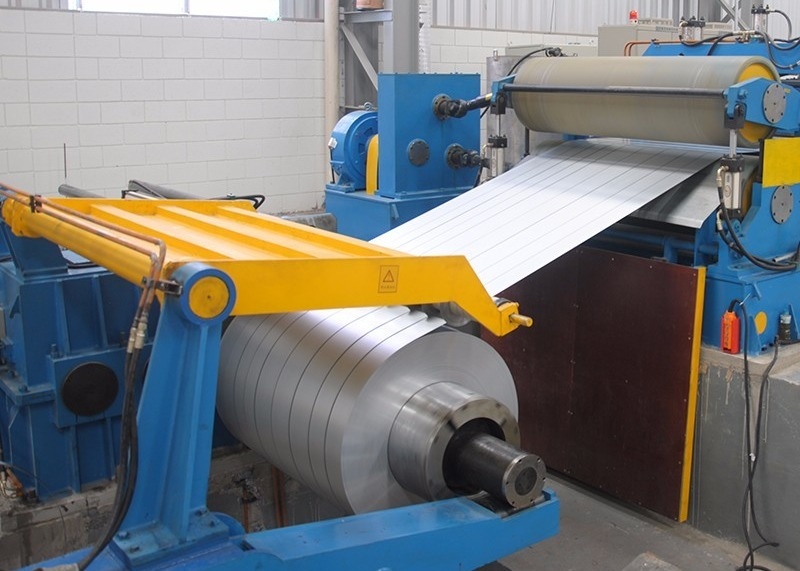

تتكون هذه آلة قطع الفولاذ من uncoiler ، المغذية ، slitter و recoiler. وظيفتها الرئيسية هي قطع الملفات الواسعة إلى شريط عرض محدد على طول الاتجاه ،والتي يمكن استخدامها بعد ذلك للطحن، لحام الأنابيب ، تشكيل الانحناء البارد ، أو طابع كمواد شفرة. يمكن للآلة معالجة مختلف الملفات المعدنية عن طريق تغيير شفرات المواد المختلفة.
| المعلم | المواصفات |
|---|---|
| مادة الملفات | الصلب الكربوني HR/CR (Q235) ، الصفيحة المصنعة ، الصفيحة الفولاذية الملونة |
| سمك الشريط | 5-20ملم |
| عرض الشريط | 800-2000ملم |
| وزن الملف الكلي | 40,000kg |
| قطر أدوات التسوية وأدوات التوتر | Φ260mm |
| قطر عمود الشق | Φ420mm |
| أجهزة قطع الأقراص | 6CrW2Si، HRC54°-56°، OD650mm × ID420mm × T50mm |
| قطر كتلة الارتداد | Φ800mm |
| أقراص الفصل | 65Mn، OD250 × ID110 × T10/20mm |
| سرعة التقطيع | 30-60 م/دقيقة (قابلة للتعديل) |
| النموذج | سمك الصفيحة | عرض اللوحة | وزن الملف | العرض النهائي | سرعة القطع |
|---|---|---|---|---|---|
| 3×1250ملم | 0.5-3.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 متر/دقيقة |
| 4×1250ملم | 0.5-4.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 متر/دقيقة |
| 6×1250ملم | 0.5-6.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 متر/دقيقة |
| 3×1600ملم | 0.5-3.0ملم | 900-1600ملم | 30 طن | ≥40 ملم | 120 متر/دقيقة |
| 4×1600ملم | 0.5-4.0ملم | 900-1600ملم | 30 طن | ≥60 ملم | 110 متر/دقيقة |
| 6×1600ملم | 1-6ملم | 900-1600ملم | 30 طن | ≥60 ملم | 100 متر/دقيقة |
| 8×2000ملم | 2-8 ملم | 900-2000ملم | 35 طن | ≥ 70 ملم | 60 متر/دقيقة |
| 10×2200ملم | 3-10ملم | 900-2200ملم | 35 طن | ≥80 ملم | 50 متر/دقيقة |
| 12×2200ملم | 3-12ملم | 900-2200ملم | 35 طن | ≥100 ملم | 40 متر/دقيقة |
| 16×2500ملم | 4-16ملم | 900-2500ملم | 35 طن | ≥100 ملم | 40 متر/دقيقة |
| 20×2500ملم | 6-20ملم | 900-2500ملم | 35 طن | ≥100 ملم | 30 متر/دقيقة |
ملاحظة: هذه النماذج هي المرجعية فقط. مجموعة المنتجات والسمك قابلة للتعديل. يمكن لفريق الهندسة لدينا تصميم الآلات وفقا لمتطلبات العملاء المحددة.
