| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | TengTian |
| إصدار الشهادات: | CE |
| رقم الموديل: | زئبق |
| السمة | القيمة |
|---|---|

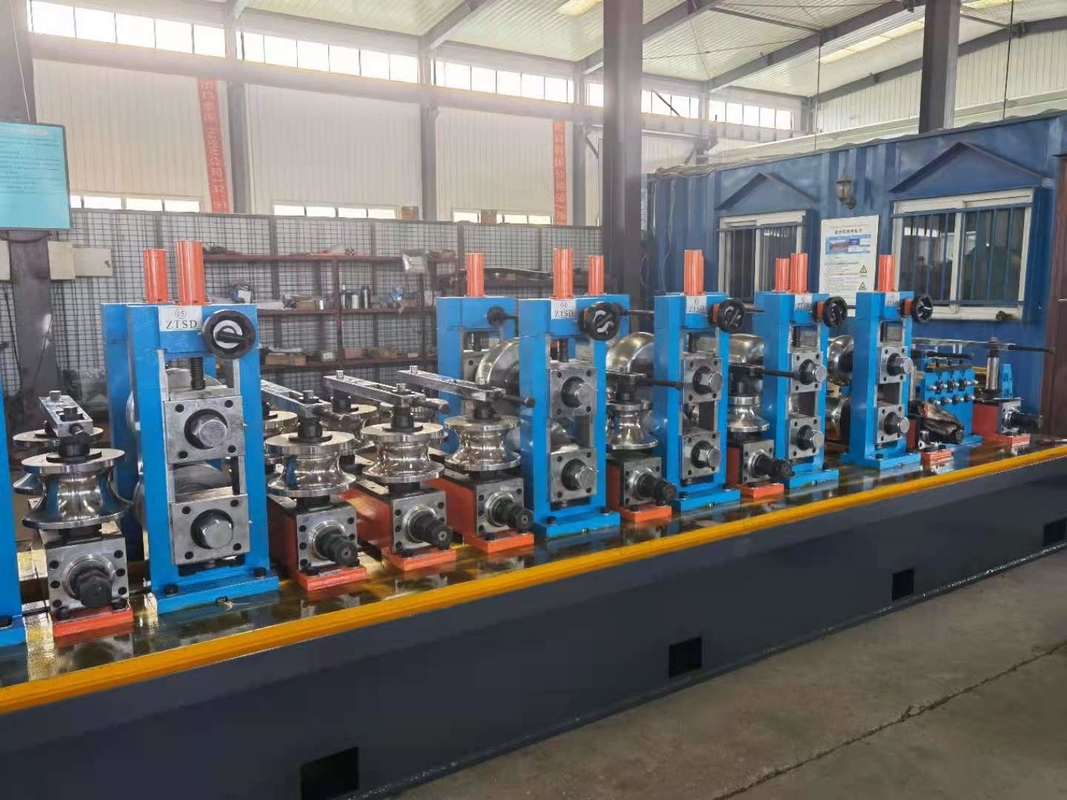

| الاسم | آلة صنع أنابيب الفولاذ الكربوني HR للأنابيب المستديرة والمربعة |
| المواد القابلة للتطبيق | فولاذ البناء |
| طريقة التشكيل | آلة تشكيل الأنابيب بالأسطوانات |
| مواصفات المعدات | يحددها العميل |
| طريقة القطع | قاطع هيدروليكي |
| السرعة | 80 متر/دقيقة |
| الضمان | سنة واحدة |
| المادة | فولاذ HR |
| نوع التشكيل | التشكيل المباشر |
| ورشة العمل | 100 × م، H＞3m (رافعة إلى الأرض) |
| رقم. | الموديل | حجم الأنبوب | السماكة | السرعة (م/دقيقة) | السعة (KW) | HF (KW) | المساحة (الطول × العرض بالأمتار) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 مم | 0.3 - 1.5 مم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 مم | 0.4 - 2.0 مم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 مم | 0.7 -2.5 مم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 مم | 0.9 - 3.0 مم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 مم | 1 - 4 مم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 مم | 1 - 4.5 مم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 مم | 1.5 -5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 مم | 1.5 - 5.5 مم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 مم | 2 - 6 مم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 مم | 3 - 8 مم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 مم | 4 - 12 مم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 مم | 4 - 14 مم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 مم | 4 - 16 مم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 مم | 5 - 18 مم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 مم | 5 - 18 مم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 مم | 5 - 20 مم | 5 - 20 | 4300 | 1800 | 300*24 |
توفر آلة صنع أنابيب الفولاذ الكربوني HR إمكانات ضبط الحجم وقوة ضغط عالية. يستخدم هذا الجهاز متعدد الاستخدامات على نطاق واسع في العديد من الصناعات بما في ذلك:
وحدة فك اللفائف:تتميز بمغزلين مزدوجين للتوسيع ورافعة مع نظام هوائي لعمليات التوسيع والتقلص والفرملة.
المُقوِّم والمُسَوِّي:يقوم بإعداد الفولاذ الملفوف للمعالجة عن طريق تسطيح رؤوس وذيول الشريط الفولاذي، مما يضمن المحاذاة الصحيحة للعمليات اللاحقة.
القص واللحام الأوتوماتيكي:يقوم بقص أقسام الشريط غير المنتظمة ولحام أطراف الملف معًا للتشغيل المستمر.
التشكيل والتحجيم:يثني الشريط الفولاذي على البارد إلى أشكال محددة مع تعديل محرك سيرفو لتحجيم دقيق.
آلة القطع:نظام قطع هيدروليكي بدقة ±1 مم، يتميز بمحرك سيرفو عالي الطاقة وقضبان توجيه خطية دقيقة.
