| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | ZJ- (12/03) × 1800mm |
| السمة | القيمة |
|---|---|
| سرعة الطحن | بحد أقصى 50 متر/دقيقة |
| تفاوت العرض | +/-0.05 مم |
| التحكم | PLC |
| خدمة ما بعد البيع | المهندسون متاحون لخدمة الآلات في الخارج |
| الحد الأقصى لشرائط الشق | 25 شريطًا |
| وزن الملف | 350 طن كحد أقصى. |
| عرض الملف | 800-1800 مم |
| نطاق السماكة | 3 - 12 مم |

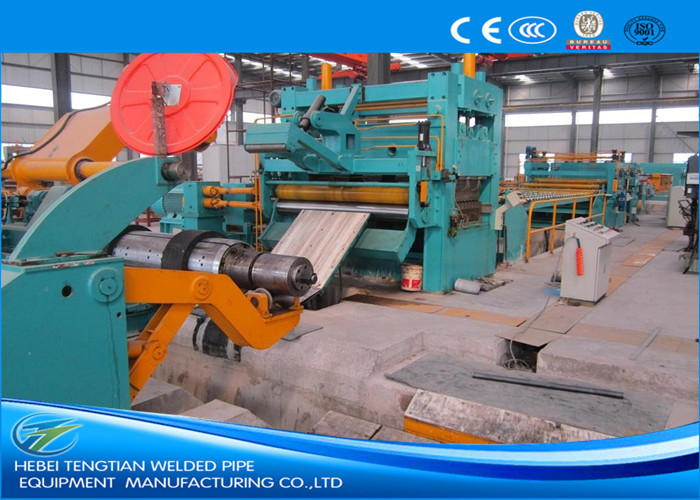

تم تصميم خط الشق هذا للصفائح السميكة، والذي يسمى أيضًا قاطع لفائف المعادن، لشق لفائف الفولاذ الرئيسية السميكة إلى لفائف صغيرة الحجم بدقة وكفاءة.
تحميل الملف ⟶ آلة فك اللفائف ذات المغزل المزدوج ⟶ تغذية رأس الملف، والضغط والتجريف ⟶ تغذية قرصية مزدوجة الأسطوانة، والتسوية بخمس أسطوانات ⟶ القطع النهائي ⟶ مجمع الثقوب (1) ⟶ محاذاة الشرائط ⟶ القص القرصي ⟶ لف الخردة ⟶ مجمع الثقوب (2) ⟶ فاصل مسبق/جهاز شد/بكرة قياس الطول ⟶ إعادة اللف/ضغط الملفات والفاصل ⟶ تفريغ الملفات ⟶ التحكم الهيدروليكي ⟶ التحكم الكهربائي
| الموديل | السماكة | العرض | وزن الملف | عرض الشق النهائي | الحد الأقصى لسرعة الشق |
|---|---|---|---|---|---|
| JY-12 x 1800 | 3-12 مم | 600-1800 مم | بحد أقصى 35 طن | الحد الأدنى 60 مم | 30 م/دقيقة |
| JY-16 x 2200 | 4-16 مم | 800-2200 مم | بحد أقصى 40 طن | الحد الأدنى 100 مم | 30 م/دقيقة |
| JY-20x 2000 | 5-20 مم | 800-2000 مم | بحد أقصى 40 طن | الحد الأدنى 100 مم | 20 م/دقيقة |
ملاحظة: المواصفات هي للإشارة فقط. تم تصميم كل خط شق خصيصًا وفقًا لمتطلبات العميل لضمان الأداء الأمثل.
آلات خط الشق لدينا قابلة للتخصيص بالكامل. قم بتوفير المعلمات والمتطلبات المحددة الخاصة بك، وسنقوم بتصميم حل مخصص لتلبية احتياجات التصنيع الخاصة بك.
