تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | HRC، CRC، صفائح الفولاذ المجلفنة | الجهد: | 220/380/415/420/440 فولت |
|---|---|---|---|
| سرعة المطحنة: | ماكس 30 م / دقيقة | عرض التسامح: | +/- 0.05 ملم |
| التحكم: | PLC | خدمة ما بعد البيع: | المهندسون المتوفرون لخدمة الآلات في الخارج |
| وزن الملف: | 40 طن كحد أقصى. | نطاق السماكة: | 5 - 20 ملم |
| إبراز: | الذبح آلة الخط,,sheet metal slitter machine |
||
ZJ- (4-16) × 2200mm كامل التلقائي عالية الدقة الساخنة توالت الصلب لفائف آلة الحز
المقدمة:

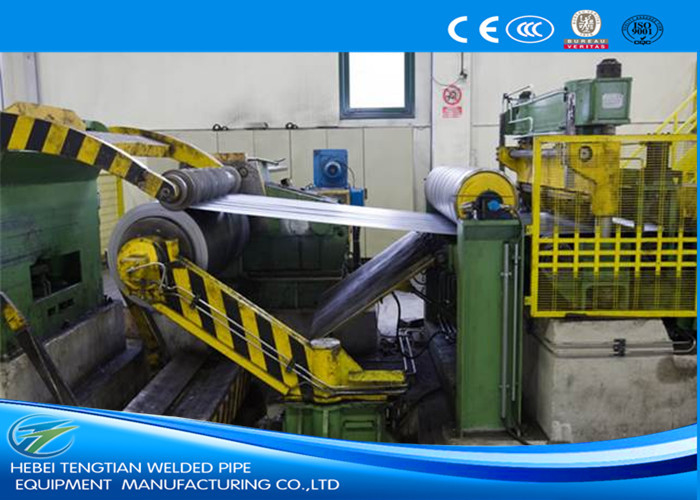

هذا خط سميك لوحة الحز، وتسمى أيضا المشبك لفائف معدنية، قادرة على شق سميكة لفائف الصلب الرئيسي في لفائف الطفل الصغيرة. ويتكون خط الحز لفائف سميكة من: لفائف-- تحميل السيارة، مزدوجة مغزل كبير-- تحميل ونسوالر، دليل على غرار دليل لفائف، الصحافة والمعدات مجرفة، مزدوجة الأسطوانة معسر المغذية، خمسة-- الأسطوانة مستوي، نهاية-- القاطع، لفة الجدول، محاذاة القرص، خلاطة القرص، خردة اللفاف، حفرة المتراكم، فاصل ما قبل و الموتر، لفائف نمط لفائف، فاصل و كوى، ريسوالر، لفائف سيارة التفريغ، التحكم الهيدروليكية، والتحكم الكهربائي.
قدرة نماذج مختلفة من خطوط سميكة ورقة الحز (لفائف معدنية المشقق):
قطاع سمك: (3 ~ 12) مم، (4-16) مم، (5 ~ 20) مم؛
قطاع العرض: 500-1800 ملليمتر، 800 ~ 2000 ملليمتر أو 1000 ~ 2200 ملليمتر.
2. مخروط مزدوج مخروط ديسوالر، ليس فقط لتحمل لفائف كبيرة مثل 35T أو 40T، ولكن أيضا مريحة لفائف التحميل على ديسوالر.
3. لفائف تحميل السيارة لديها منصة دعم مع بكرات للتدوير توب في حواف الحواف، في حين تحميل لفائف على مخروط مزدوج مخروط، من ناحية، دعم بقوة لفائف كبيرة؛ من ناحية أخرى، بكرات مزدوجة على لفائف منصة السيارة تدوير متزامن مع ديكويلينغ مغزل.
4. قوة جميع بكرات ومهاوي زيادة مع سمك قطاع الصلب.
5. دوال-بودي خردة اللفافات مدفوعة من قبل اثنين من محركات عزم الدوران واثنين من مخفضات السرعة.
6. ريسوالينغ الموتر من المشبك لفائف معدنية، أو ورقة الحز الخط، تتبنى الصلبة خمسة-- الأسطوانة التوتير هيكل، توفير الاستقرار وحتى التوتر لإعادة الارتداد.
7. لفائف انتهازي مثبت على ريسوالر، لدفع لفائف خارج ويلينغ التفريغ شق لفائف.
8. محركات أس ومخفضات سرعة محرك الأقراص قرصة المغذية وخمسة الأسطوانة مستوي وخمسة الأسطوانة الشد، في حين دس المحركات وسرعة المخفض محرك الشقوق و ريسوالر.
9. لفائف الحز آلة التحكم الكهربائي: باركر وروثرم 590 سرعة تحكم + بلك السيطرة.
عملية العمل:
لفائف تحميل - مزدوجة المغزل ونسوالر - لفائف الرأس تغذية، الصحافة و التجريف - مزدوجة الأسطوانة تغذية قرصة، خمس الأسطوانة التسوية - نهاية القطع - هول تراكم (1) - قطاع محاذاة - قص القرص - الخردة المتداول - (2) - الفاصل ما قبل الفاصل / الموتر / طول قياس الأسطوانة - ريسوالينغ / لفائف الصحافة والفصل - لفائف التفريغ - التحكم الهيدروليكي - التحكم الكهربائي
المعلمة التقنية الرئيسية
المواد من لفائف: هر / كر الكربون الصلب مثل q235، المجلفن لوحة، الملونة الصلب لوحة الخ
معدن لفائف المشقق قطاع سمك: (5 ~ 20) مم
عرض الشريط: 800 ~ 2000mm
Max.coil الوزن: 40000kgs
قطر بكرات التسوية والشد الأسطوانة: Φ260
لفائف معدنية المشقق قطر رمح المشقق: Φ420

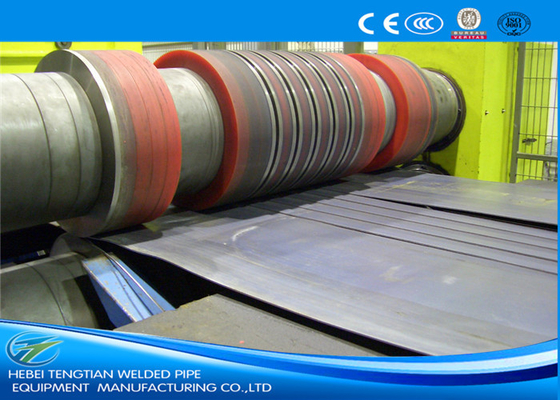

لفائف آلة الحز قواطع القرص: 6CrW2Si، HRC54 ° ~ 56 درجة، OD650mm x ID420mm العاشر T50mm.
قطر كتلة ريسوالر: Φ800mm
فصل الأقراص: 65Mn، OD250 x ID110 × T10 / 20MM
دس المحركات ل المشقق و ريسوالر: 280KW، 315KW.
لفائف آلة الحز سرعة الحز: (0 ~ 20) m / دقيقة، قابل للتعديل
آلة الحز الخط عادة ما تكون مخصصة وفقا لمتطلبات العملاء، طالما كنت توفير المعلمات والمتطلبات بالنسبة لنا، ثم قمنا بتصميم لك مناسبة معدات المعدات المخطط.
| نموذج | سماكة | عرض | لفائف الوزن | انتهى عرض الشق | ماكس سرعة الحز |
| جي-12 x 1800 | 3-12mm | 600-1800mm | ماكس 35T | دقيقة. 60MM | 30M / دقيقة |
| جي-16 x 2200 | 4-16mm | 800-2200mm | ماكس 40T | دقيقة. 100MM | 30M / دقيقة |
| جي -20x 2000 | 5-20MM | 800-2000mm | ماكس 40T | دقيقة 100mm | 20M / دقيقة |
| ملاحظة: البيانات في شكل فقط كمرجع وفقا ل نطاقات العامة، نحن دائما تصميم وجعل كل ورقة الحز خط وفقا لمتطلبات كل عميل محددة، لذلك كل عميل يمكن شراء بلده جيدا المحتوى لفائف آلة الحز منا. | |||||
