آلة قطع الفولاذ الكاملة الآلية مع التشغيل الآمن 1 سنة ضمان
مواصفات المنتج
| الصفة |
القيمة |
| المواد |
HRC، CRC، صفيحة الفولاذ المغلف |
| الجهد |
220/380/415/420/440 فولت |
| سرعة الطاحونة |
ماكس 150m/min |
| الضمان |
سنة واحدة |
| مادة الشفرة |
SKD11 |
| مساحة التسامح |
+/- 0.05 ملم |
| التحكم |
PLC |
| خدمة ما بعد البيع |
المهندسين المتاحة لخدمة الآلات في الخارج |
| أقصى عدد من الشرائط المقطعة |
25 شريط |
| وزن الملف |
12 طن كحد أقصى |
| اللون |
الأزرق |
لمحة عامة عن المنتج

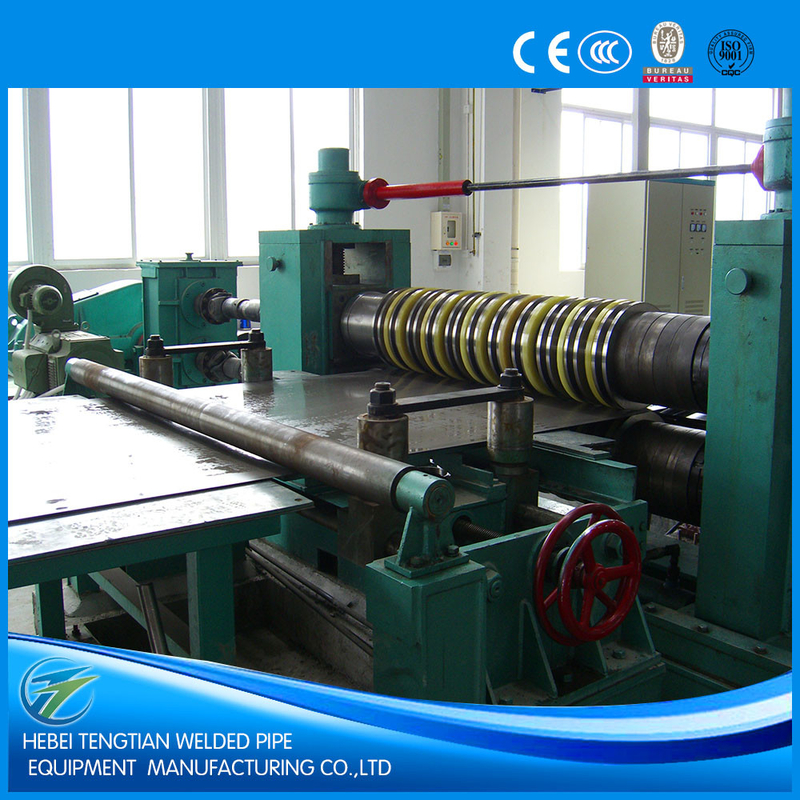

ZJ-(0.3-3) ×1300mm آلة خط قطع فولاذية ذاتية التشغيل الكاملة عالية الدقة عالية السرعة
هذا خط قطع ورق رقيق، ويسمى أيضا قطاع الملفات المعدنية، هو خط إنتاج مصمم لكسر الملفات الرئيسية إلى ملفات أصغر من الأبعاد المحددة. يتضمن النظام سيارة تحميل الملفات،إطلاق الملفوفة ذات الجهاز الواحد, تغذية نهاية الملفوف والشفرة, تغذية القص المزدوج, تسوية ثلاثي الملفوف, قطع النهاية, محاذاة الشريط, قشر القرص, ريل الخردة, تجميع الثقب, فاصل مسبق, التوتر,التراجع، للفكرة السيارة، التحكم الهيدروليكي، والتحكم الكهربائي.
الخصائص الرئيسية
- خطوط إنتاج مصممة خصيصاً تتناسب مع متطلبات العملاء
- تكوين مرن مع خيارات إطلاق لفائف واحدة أو مزدوجة
- التحكم الدقيق للخط الوسط، وقطع الملحقات، والتراجع
- تدابير حماية السطح للمواد الحساسة مثل الفولاذ المقاوم للصدأ
- تصميم وإنتاج أنظمة هيدروليكية متقدمة
- مكونات عالية الجودة من الموردين الموثوق بهم
- مراقبة صارمة للجودة طوال عملية التصنيع
- التسعير التنافسي من خلال إدارة تكاليف الإنتاج الفعالة
- خيار محرك التيار المتردد أو المتردد (محرك التيار المتردد الافتراضي مع محرك Eurotherm 590 DC)
- عناصر السلامة الشاملة بما في ذلك التوقف الطارئ
عملية العمل
تحميل الملف
طواحين مزدوج القرص
تغذية رأس الملف
الضغط والشفرة
إطعام الزقاق المزدوج
التسوية الخمسية
قطع النهاية
حفرة التجميع ((1)
محاذاة الشرائط
قشرة القرص
طلاء الخردة
جهاز تجميع الثقوب ((2)
جهاز الفصل المسبق/الجهاز المضطرب
إعادة التدوير/ضغط الملفات والفاصل
تفريغ الملفات
التحكم الهيدروليكي
التحكم الكهربائي
المعلمات التقنية
مادة الملفات:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الصفيحة المصنعة، الصفيحة الفولاذية الملونة
سمك الشريط:(0.3-3) ملم
أقصى عرض للشريط1300ملم
القطر الداخلي للملفات:≥Φ508mm
القطر الخارجي للملفات:Φ1800mm
الحد الأقصى لوزن الملف:15000 كيلوغرام
محرك شق:محرك متزامن 75 كيلوواط
عمود شق:ف205 × 1400ملم
سكاكين القرص:ID205mm × OD310mm × 10mm ، 6CrW2Si ((H13 ، SKD-11)
القرص الفاصل:ID75 x OD180mm x 6mm، 65Mn
كتلة الـ Recoilerف508 × 1400 ملم
محرك العجلة:محرك 110KW DC
التحكم الكهربائي:خزانة سائق Eurotherm 590 DC بالإضافة إلى لوحات التحكم
سرعة التقطيع:ماكس 100m/min، قابلة للتعديل
مواصفات الطراز
| النموذج |
سمك |
العرض |
وزن الملف |
عرض الشق النهائي |
السرعة القصوى |
| JY-1 × 600 |
0.2-1ملم |
100-600ملم |
ماكس 8T |
20ملم |
120 متر/دقيقة |
| JY-2 × 1300 |
0.3-2ملم |
300-1300ملم |
ماكس 15 |
25ملم |
150 متر/دقيقة |
| JY-3 × 1600 |
0.3-3ملم |
500-1600ملم |
ماكس 20T |
25ملم |
120 متر/دقيقة |
| JY-4 × 1600 |
0.4-4ملم |
500-1600ملم |
ماكس 30 |
30 ملم |
120 متر/دقيقة |
ملاحظة: البيانات الواردة في الجدول هي للمراجع فقط. نحن نصمم ونصنع كل خط وفقًا لمتطلبات العملاء المحددة.
