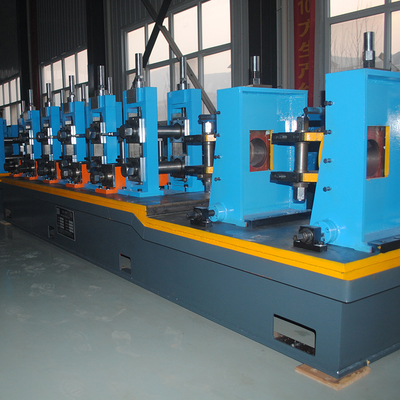

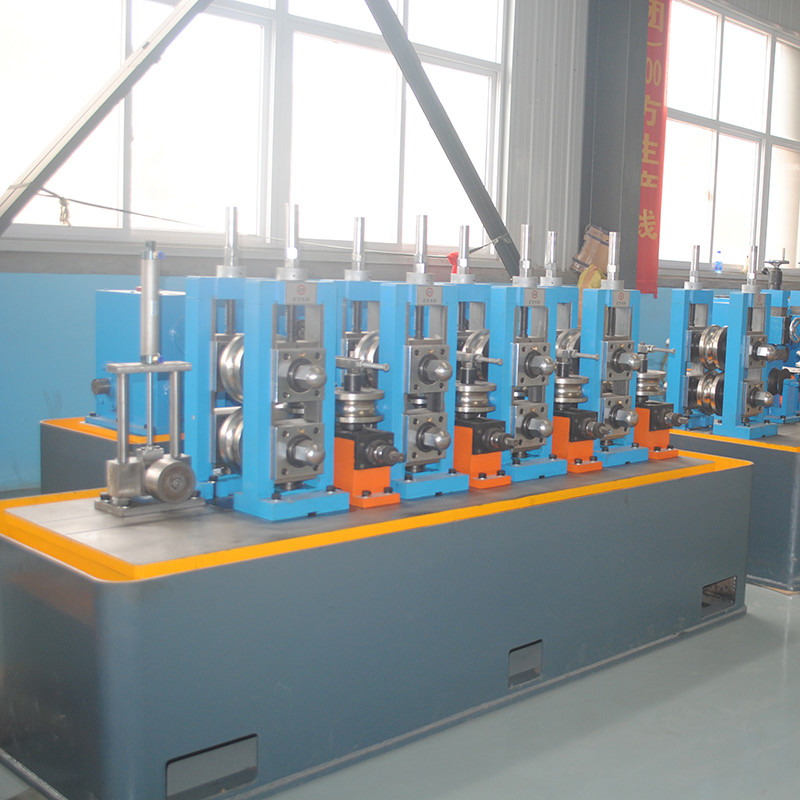

| اسم المنتج: | آلة تصنيع الأنابيب الفولاذية بشهادة CE الخط الأوتوماتيكي | نطاق السماكة: | 1.0 - 5.0 ملم |
|---|---|---|---|
| خدمة ما بعد البيع: | المهندسين المتاحين للخدمة في الخارج | سرعة القطع: | 0-100 م / دقيقة |
| مادة: | لجنة حقوق الإنسان؛ اتفاقية حقوق الطفل؛ جي. اللون الصلب | كلمة رئيسية: | آلة تصنيع أنابيب الصلب |
| إبراز: | آلة صنع أنابيب الصلب HRC,آلة صناعة أنابيب الفولاذ الآلية,آلة تصنيع أنابيب الصلب HRC,steel tube making machine Automatic,HRC Steel Pipe Making Machine |
||
مقدمة:
معتمدة من قبل منظمة التجارة العالمية لآلات تصنيع أنابيب الفولاذ الآليثم تقطيع الشريط المسطح المستوي إلى طول معين من الأوراق بسرعة خط ما يصل إلى 100m / minيشار إليها باسم آلة CTL الشريط لفائف في المكان العام. هذه الآلة CTL مناسبة للورق رقيق أو لفائف رقيقة قطع الطول.
يتبنى خط قطع الطول عالي السرعة تثبيت الطول الخدمي والقص الميكانيكي للطاقة الهوائية لضمان دقة طول الورق وقطع القص النظيف.
يتكون خط قطع المعدن ISO9001 إلى الطول لجهاز تصنيع أنابيب الصلب من: عربة تحميل لفائف ، مكشف لفائف واحد ، دليل رأس لفائف ، مطبعة ومعدات قذف ،أجهزة الدوار المضغوطة والجهاز المسطح، وحدة تجميع الثقوب، والدليل الجانبي، وآلة التسوية الدقيقة وآلة تثبيت الطول، وآلة قشر الميكانيكية بالهواء، وشراب التوصيل، ومدعوم التراكم، وجبة رفع من أعلى لأسفل، وسيارة النقل،نظام هيدروليكي ونظام تحكم كهربائي.
آلة CTL عالية السرعة (قطاع لفائف قطعة على طول) تناسب لفائف الصلب مع سمك: (0.2-2mm، 0.3-3mm، 0.6-4mm،أو 1-5mm) والعرض المتغير وطول الأوراق النهائية تعتمد على الاحتياجات العملية للعميل.
مزايا وخصائصصناعة الأنابيب الصلبة:
1سرعة عالية ودقة عالية
سرعة الخط يمكن أن تصل إلى 100m / min، 25-30pcs / min 2000mm الطول أوراق في المتوسط.
دقة التسوية: ± 1mm/m2
دقة طول الورقة: ± 0.5mm/m
دقة طول الشريحة الشعبي: ± 0.5mm/m
2تتفاوت الملفات الرقيقة في وزن الملفات، عندما يكون وزن الملفات القصوى صغيرًا، عادة ما يتم اعتماد مفكّك الملفات (كانتليفر) واحد لهذا الخط القطع الطويل عالي السرعة.
3لإنتاج أوراق فولاذية مسطحة، يجب أن يكون قطر أدوات التسوية صحيحا علميا، ونحن نؤكد قطر أدوات التسوية من خلال التجارب الفعلية والحساب الهندسي.
4يمكن أن يتلقى العصا التراكمية تلقائيًا الأوراق المنتهية وتراكمها بشكل منظم تلقائيًا.
5. التراكم الثقب بين آلة التسوية والتسوية الدقيقة، هو ضروري لحماية سطح ورقة وضمان العمل في وقت واحد من محرك DC محرك التسوية والحركة الخدمية التسوية الدقيقة
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
