تفاصيل المنتج:
شروط الدفع والشحن:
|
Product name: | Fully Automatic High Frequency Welded Carbon Steel Pipe Mill | قوة الشد للمواد الخام: | σb≤520 Mpa |
---|---|---|---|
pipe size range: | 70x70-150x150mm | السماكة: | 2.0-10.0 مم |
Max. Production Speed: | 20~50m/min | Control System: | PLC |
Fixed Cutting length: | 6-15m | Warranty: | One year |
Welding Type: | High Frequency Welding | Keywords: | High Frequency Welded Carbon Steel Pipe Mill |
إبراز: | مصنع أنابيب فولاذية مربعة,مصنع أنابيب وأنابيب أوتوماتيكي بالكامل,مصنع دلفنة الأنابيب الملحومة بتردد عالٍ,Fully Automatic pipe tube mill,High Frequency Welded pipe rolling mill |

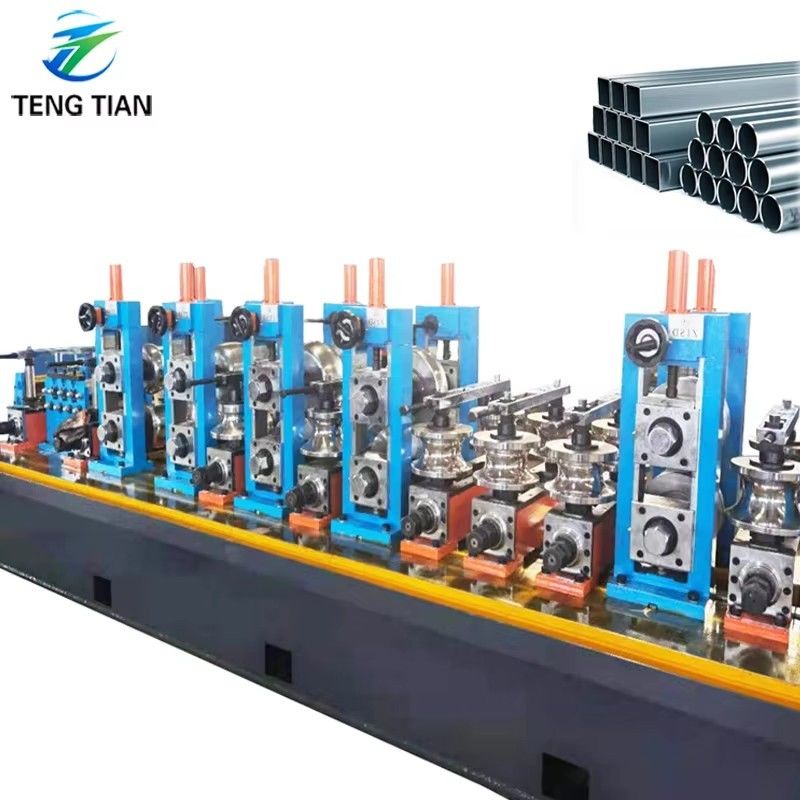

خط إنتاج أنابيب الصلب الكربوني الملحومة عالي التردد الأوتوماتيكي بالكامل
I. Pلمحة عامة عن الإنتاج
يهدف خط إنتاج الأنابيب الملحومة عالية الدقة HG254 عالي التردد بشكل أساسي إلىحجم الأنبوب المربع70x70-150x150مم,, السماكة من 2.0-10.0 مم. إنتاجالأنبوب الدائري من89-190مم بسمك 2.0-10.0 مم،حجم الأنبوب المربع70x70-150x150مم,, السماكة من 2.0-10.0 مم. يستخدم كل جهاز في خط الإنتاج هذا، الاستخدام الكامل للمعدات المماثلة المحلية والأجنبية، والتصميم المبتكر، والتحكم الكامل باستخدام الكمبيوتر الشخصي أو الكمبيوتر، والتكنولوجيا المتقدمة، والتشغيل والصيانة المريحة، ووصل إلى المستوى الدولي في أوائل التسعينيات، للمستوى الرائد المحلي.
1.: شروط المواد الخام
(1) شريط فولاذي مدلفن على الساخن أو على البارد (يفي بـ GB700-88، GB1591-88)
(2) δs نقطة الخضوع ≤345Mpa، δb قوة الشد ≤610Mpa
(3) سمك الشريط:
1) سمك الأنبوب الدائري: 2.0-10.0 مم
2) سمك الأنبوب المربع 2.0-10.0 مم، سمك الأنبوب المستطيل 2.0-10.0 مم
(4) عرض الشريط الفولاذي: 280-600 مم (±0.2 مم)
(5) القطر الداخلي لملف الفولاذ: Φ508 مم ~ Φ760 مم(يؤكد المشتري أخيرًا)
(6) القطر الخارجي لملف الفولاذ: Φ1200-Φ2000 مم(يؤكد المشتري أخيرًا)
(7) الحد الأقصى لوزن الملف: 15000 كجم
2.Pنطاق حجم الأنبوب
(1) OD:
1) الأنبوب الدائري: φ89-φ190 مم،
2) الأنبوب المربع: 70X70-150X150 مم،
(2) سمك المنتج:
1) الأنبوب الدائري: 2.0-10.0 مم
2) الأنبوب المربع والمستطيل: 2.0-10.0 مم
(3) الطول: 6-15 م
(4) السرعة: 20-50 م / دقيقة
3.Pعملية المنتج
المواد الخام (الشريط) - فتاحة الملفات - القطع واللحام - التغذية - تخزين المواد - التسوية السلبية - التدحرج - اللحام عالي التردد - إزالة نتوء اللحام - التبريد - التحجيم - التقويم الخشن - قطع الطول - التجميع
تفاوت القطر الخارجي للأنبوب: ±0.1 مم
5.طاقة اللحام HF:
600KW
مقدمة عن المعدات الرئيسية
القطر الخارجي للملف | Φ1200-2000 مم |
عرض الشريط | 280-600 مم |
وزن الشريط | الحد الأقصى 15.0 طن |
السرعة | 5 م / دقيقة |
تُستخدم سيارة التحميل لجعل الملف الفولاذي من موضع التحميل إلى فتاحة الملفات. في نفس الوقت، ارفع أسطوانة الزيت، بحيث يتم ضبط الثقب الداخلي للملف الفولاذي بدقة على عمود فتاحة الملفات، وتوتر فتاحة الملفات، وادفع مرة أخرى إلى الوضع الأصلي.
2.هيدروليكي بعمود واحدفتاحة الملفات
(1) الهيكل: فتاحة ملفات هيدروليكية بعمود واحد
(2) المواصفات
القطر الخارجي للملف | Φ1200-2000 مم |
القطر الداخلي للملف | Φ508 مم ~ Φ760 مم |
عرض الشريط | 280-600 مم |
سمك الشريط | 2.0-10.0 مم |
وزن الشريط | الحد الأقصى 15.0 طن |
نوع التمدد | تمدد هيدروليكي |
محرك القيادة | 4 كيلو واط، 380 فولت |
سرعة دوران العمود |
Nmin=1r/min |
3.Sآلة الرأس المستقيمة
تُستخدم المعدات لتوجيه الشريط الفولاذي إلى المسوي بسلاسة.
يوجد ذراع ضغط، وتكوين رأس المجرفة. نوع الرافعة، فك الملف لأعلى ولأسفل
4. Pآلة التسوية بالبوصة
(1) تُستخدم هذه الآلة لتسوية رأس ونهاية الشريط الفولاذي، مما يجعل من السهل القص واللحام.
(2) محرك التسوية: 15 كيلو واط
(3) قطر أسطوانة القرص: Φ210x900 مم، مادة الأسطوانة: 40Cr،
(4) قطر أسطوانة التسوية: Φ160x900 مم، مادة الأسطوانة: 40Cr،
(5) عرض التسوية: 280-600 مم
(6) سمك القرص / التسوية: 2.0-10.0 مم
(7) سرعة القرص / التسوية: 0-11 م / دقيقة
5. شبه أوتوماتيكي القص واللحام
(1) يستخدم للقص ولحام رأس ونهايات الشريط الفولاذي، لضمان المنتج المستمر لطاحونة الأنبوب.
(2) سمك الشريط الفولاذي: 2.0-10.0 مم
(3) عرض الشريط الفولاذي: 280-600 مم
(4) قوة الشريط الفولاذي:
δs نقطة الخضوع ≤345Mpa δb قوة الشد ≤610Mpa
(5) نوع القطع: هيدروليكي
(6) نوع الضغط: هيدروليكي
(7) نوع اللحام: اللحام عن طريق الحركة الآلية
(8) العلامة التجارية: لحام shanghai Co2
(9) ضغط العمل الهيدروليكي: 10 ميجا باسكال
(10) مادة الشفرة: H13
6.Hمراكم أفقي
(1) هذه الآلة بين آلة القص واللحام والمضيف (تشكيل آلة التحجيم)، وتستخدم بعد استخدام لفة من الفولاذ الشريط، قبل أن يتم إعداد لفة الشريط التالية من فك الملف، والقص، والوقت لحام بعقب لضمان أن المضيف (تشكيل آلة التحجيم) الإنتاج المستمر وتخزين ما يكفي من الفولاذ الشريط.
(2) العلامة التجارية للمحرك: WANGPAI
(3) تتضمن هذه الوحدة بشكل رئيسيinجهاز ضغط وحمل المواد, تجميع المراكم, وحدة إزالة المواد, وحدة التحكم الكهربائية.
1)Pجهاز ضغط وحمل المواد
جهاز ضغط وحمل المواد: يتضمن بشكل رئيسي الإطار، والمحرك الكهربائي، ووحدة الفرامل، ومحور نقل الطاقة في اتجاه الدوران لتقليل السرعة، وأسطوانة الضغط والحمل، ونظام ضغط الهواء لأسطوانة التوجيه، ووحدة السرعة المفتشة؛ يمكنها تزويد الشريط الفولاذي إلى المجمع وفي الأوقات المتوسطة، سينقل معلومات سرعة الحمل إلى نظام التحكم الكهربائي، عندما نطلب إيقاف حمل المواد إلى هذه الوحدة، فسوف يتوقف عن الدوران إلى المحرك الكهربائي وأسطوانة ضغط وحمل المواد عن طريق الكسر، ويمكن أيضًا ضبط السرعة لحمل المحرك الكهربائي ووحدة حمل سرعة المواد.
2) تجميع إطار المجمع
تجميع إطار المجمع: يتضمن المحرك الكهربائي، والإطار، والأسطوانة الدائرية الداخلية، والأسطوانة الدائرية الخارجية، وأسطوانة الضغط. يمكن استخدامه لتخزين مادة الشريط الفولاذي من وحدة الضغط والحمل ويمكن سحبها من أسطوانة إرسال المواد المركزية.
3)جهاز إرسال المواد
جهاز إرسال المواد: يتضمن الإطار، وأسطوانات التوجيه، وأسطوانة التوجيه للخارج في مكان مرتفع أو منخفض. يمكنه حمل الشريط الفولاذي إلى نظام الشكل وإرسال معلومات سرعة إخراج المواد إلى الجهاز الكهربائي للتحكم.
(4)Sالمواصفات:
1) القطر: 12000 مم
2) سمك الملف الفولاذي: 2.0-10.0 مم؛ العرض: 280-600 مم
3) سرعة نقل المواد: Vmax = 100-120 م / دقيقة
4) طاقة محرك التغذية: DC 90kw Z4-200-31 (الشركة المصنعة: WANGPAI)
5) طاقة محرك جسم المجمع: AC 11KWX16
6) طول التخزين: 500-1000 م
1)التشكيل التقريبي(Break-down, Cluster) :
بكرة مسطحة للتغذية، والتغذية، والتغذية، وخمس لفات تسوية سلبية،Hأفقي, Hأفقي, رأسي, Hأفقي, رأسي, Hأفقي, رأسي, رأسي, رأسي
2)التشكيل المكرر (Fin-pass)
Hأفقي, رأسي, Hأفقي, رأسي, Hأفقي, رأسي
3) طاولة عمل اللحام
أسطوانة التوجيه، أربع لفات ضغط، كشط ميكانيكي، أسطوانة تلميع.
4 Cطاولة تبريد المياه
5) آلة التحجيم
رأسي, Sستة حامل عالمي, MR , Tمجموعتان من رأس الديك الرومي
8. منشار الطحن
1.1 مادة الأنبوب: Q235، Q355
1.2 دائري: 89-190 مم، السماكة: 2.0-10 مم
مربع: 89-190 مم، السماكة: 2.0-10 مم
1.3 الحد الأقصى لسرعة الخط: 50 م / دقيقة (طول القطع 9 أمتار، والقطر الخارجي للأنبوب F70 مم، وسمك الجدار 3.0 مم.)
1.4 اتجاه إنتاج خط الأنابيب:
1.5 ارتفاع الخط:
الارتفاع من الأرض إلى أسفل الأنبوب: مم
الارتفاع من سطح جزء التحجيم، وهو المكان الذي سيتم فيه تثبيت جهاز قياس السرعة، إلى أسفل الأنبوب:
حجم المكان الذي سيتم فيه تثبيت أسطوانة قياس السرعة:
1.6 طول قطع الأنبوب: 6000~15000 مم
1.7 دقة القطع: ±2 مم (متطلبات عدم استقرار سرعة الخط لمطحنة الدرفلة ≤2٪)
1.8 كمية النتوءات: الحد الأقصى: 0.2 مم
2.1 اعتماد محركات مؤازرة.
10.600kw Hلحام عالي التردد:(sanzheng)
قائمة التوريد
لحام HF ذو الحالة الصلبة 600 كيلو واط (1 وحدة) |
خزانة تقويم المفاتيح | 1 |
خزانة إخراج العاكس | 1 | |
وحدة التحكم (مع PLC) | 1 | |
ربط الألياف الضوئية | 1 | |
طاولة تحديد المواقع ثلاثية الأبعاد | 1 | |
مكيف هواء | 1 | |
مبرد الماء والماء | 1 | |
محرك DC | TSK-500/440-LS | 3 |
س 1: هل أنت مصنع أم شركة تجارية؟
أ1: نحن مصنعون، ولدينا خبرة تزيد عن 20 عامًا.
س 2: ما هو الحد الأقصى لحجم الأنبوب الذي قمت بإنتاجه على الإطلاق؟
أ2: الحد الأقصى φ630 مم
س 3: هل يمكنني زيارة خط آلة العميل الخاص بك؟
أ3: نعم، ولكنني بحاجة إلى الحصول على موافقة من عميلي أولاً.
س 4: ما هي مزايا جهازك؟
أ4: يحتوي على أوتوماتيكي بالكامل، وتشكيل مربع مباشر، ومشاركة البكرات. نظام تغيير سريع
س 5: كيف يمكنني الحصول على عرض الأسعار؟
أ5: يرجى إرسال متطلباتك الخاصة بحجم الأنبوب والسمك إلينا.
